一、振动磨机概述
ZM系列振动磨机是一种新型节能型粉磨设备。它在磨制细粉和超细粉物料时,比传统的回转式磨机具有明显的越性。(效率提高2-5倍,能耗降低20%-30%),该机具有振动强度大,磨粉效率高、功率消耗少、噪音小、结构紧凑,安装维修方便等优点。该机可以广泛应用于选矿、建筑材料、研磨材料、粉未冶金、电力、陶瓷、耐火材料、磁性材料、化工、食品等多种行业,是球磨机理想的换代产品。
二、振动磨机的结构

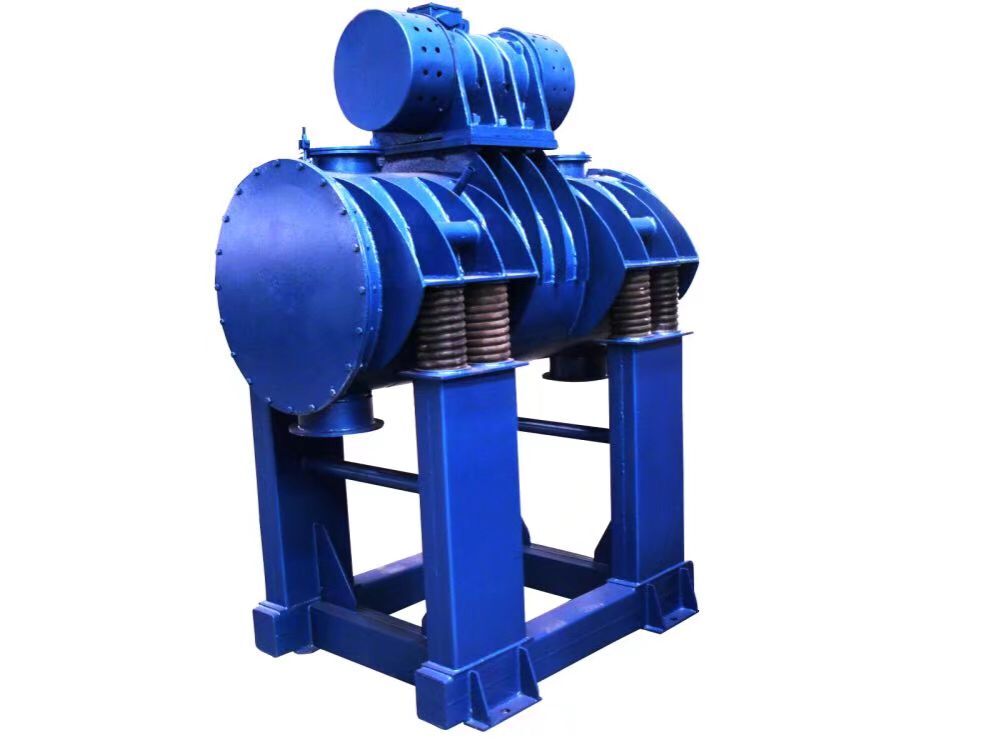

本机主要由振动电机、机体、底架、磨筒、、衬筒、磨破介质和弹性支撑等几部分组成。
1、振动电机:为磨机振磨提供能量;振动电机有两组偏心块,两侧偏心块同向转动,使所需激振力刻度线对准轴端的基准线;
2、底架:通过弹性支撑把机体托起;
3、磨筒壳体:是磨机振磨的工作体,用以盛装磨破介质和研磨物。磨筒壳体由1个磨筒组成,磨筒内装有耐磨衬筒,当衬筒研磨损坏后,可取出更换;
4、衬筒:紧贴于磨筒内壁,用以保护磨筒,在磨筒内振磨物料时,同时对磨筒内壁也有较大磨损,在磨筒内装置易于更换的衬筒,可提高整机的使用寿命;
5、磨破介质:是磨机的研磨主体,用以对物料的冲击研磨;
6、弹性支撑:装在四个支点上,每个支点有两个弹簧,主要作用是使磨机机体处于弹性状态,并基本隔绝机体振动时对底座的振动冲击,从而减少磨机传递到地基上的动负荷。为了使磨机处于良好的工作状态,可在弹簧支座的下面加调整垫片,此垫片是用来解决磨体(筒)水平度的安装问题。每组弹簧在安装过程中必须保证弹簧上、下接触面的同轴度,其允差不超过2mm;
单筒振动磨机的技术参数
| 电机 型号 | 功率(kw) | 筒体容积(L) | 产量 (kg/h) | 入料粒度 (mm) | 出料粒度(mm) | 振频(r/min) | 工作振幅(mm) |
ZM5 | HB5-6 | 0.4 | 5 | 1-5 |
0-25 |
0.1-0.010 | 960 |
0-10 |
ZM10 | HB10-6 | 0.75 | 10 | 5-10 | 980 | |||
ZM20 | HB16-6 | 1.1 | 20 | 20-50 | ||||
ZM50 | HB20-6 | 1.5 | 50 | 50-100 | ||||
ZM100 | HB30-6 | 2.2 | 100 | 50-150 | ||||
ZM200 | HB50-6 | 3.7 | 200 | 50-200 | ||||
ZM400 | HB100-6 | 7.5 | 400 | 50-300 | ||||
ZM500 | HB100-6 | 8.5 | 500 | 50-400 | ||||
ZM600 | HB140-6 | 9.5 | 600 | 50-600 | ||||
ZM800 | HB160-6 | 12 | 800 | 50-1000 | ||||
ZM1000 | HB180-6 | 14 | 1000 | 100-1500 | ||||
ZM1200 | HB240-6 | 18.5 | 1200 | 100-1800 | ||||
ZM1500 | HB250-6 | 21 | 1500 | 100-2000 | ||||
ZM2000 | HB300-6 | 25 | 2000 | 100-3000 |
