连续进料卧式双筒振动磨机工作原理
产品特点:
连续进料卧式双筒振动磨机工作原理


产品咨询热线:
13503809925

连续进料卧式双筒振动磨机工作原理


一、振动磨机的用途
ZM型振动磨机属中小型非易爆材料粉磨设备,主要应用于冶金、矿山、建材、化工、耐火材料、磨料、石墨、玻璃、陶瓷等行业的细粉和超细粉加工。特别在化工染料、特种陶瓷、粉磨冶金和**耐火材料等产品生产中作原料的超细加工方面应用广泛,近几年,该系列振动磨机成为金属镁行业粉磨煅白的粉磨设备。


二、振动磨机工作原理
2ZM系列振动磨机是新型制粉设备,该设备是利用圆筒的高频振动,使筒体中的研磨介质依靠惯性力冲击物料,磨介通常为φ16~φ36mm的圆钢,钢棒经过渗碳和淬火处理,硬度达HRC55以上。入料粒度>15mm时取较大直径,入料粒度<15mm时取较小直径,并采用两种以上规格钢棒搭配使用。工作时,电动机通过挠性联轴器和万向联轴器带动带有偏心重锤的激振器的轴旋转,使筒体产生振动,筒内的磨介和物料在筒内翻转、冲击,使物料在短时间内得到粉碎。

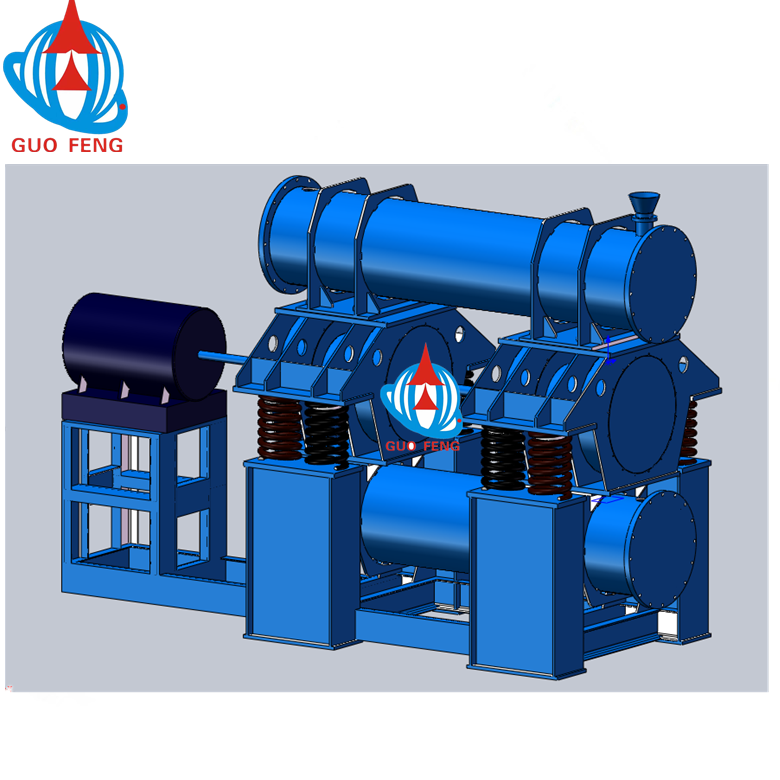

三、振动磨机结构型式
1、按筒体个数有:单筒磨、双筒磨、三筒磨。其中双筒磨应用广泛。
2、按磨介种类有:振动棒磨机、振动球磨机。
3、按进出型式有:单进单出、双进双出、双进四出等多型式。
4、按结构布置有:立式、卧式。
5、按筒体容积有:10L、50L、100L、200L、400L、600L、800L、1000L、1200L等。


四、振动磨机使用特点
1、结构紧凑、占地面积小;
2、单位产量能耗低,产量高;
3、粉磨粒度集中;
4、流程简单,操作方便;
5、衬板和磨介更换容易。

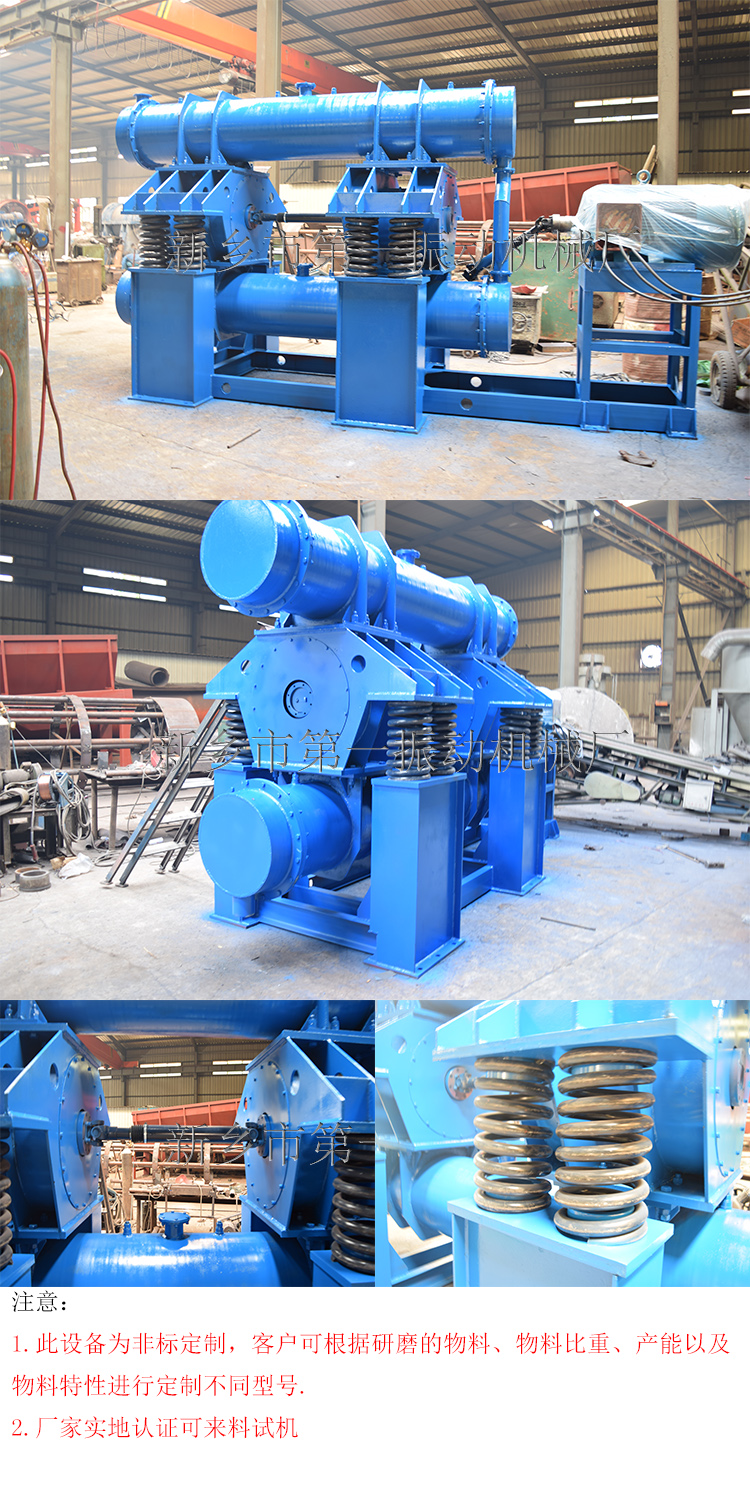

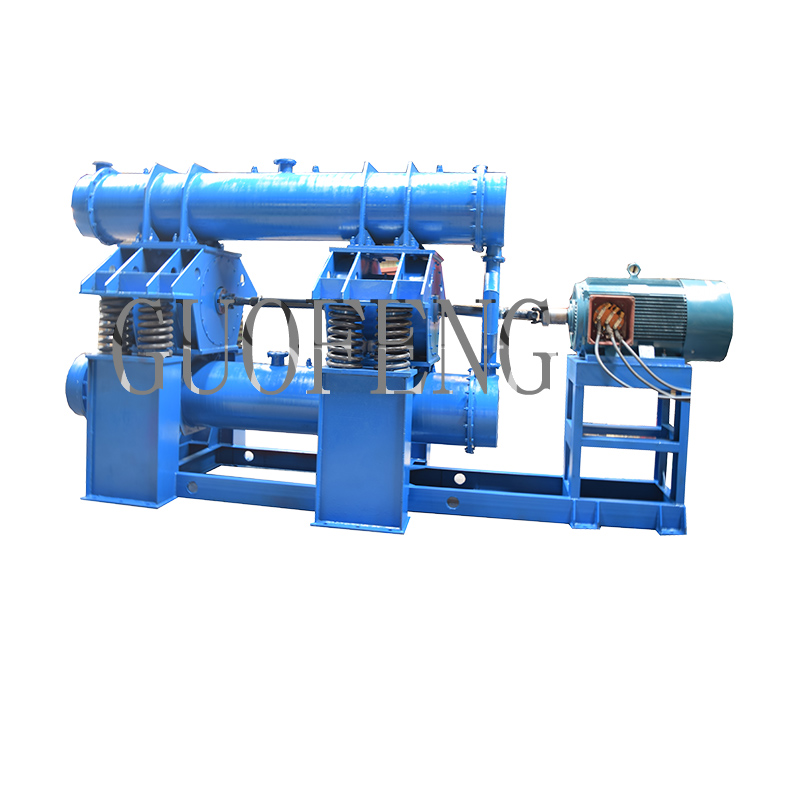

双筒振动磨机-1双筒振动磨机-1


五、振动磨机的技术参数



2ZM-W100

2ZM-W200

2ZM-W400

筒体个数

2

2

2

筒体容积(L)

100

200

400

筒体长度(mm)

1540

1700

1890

筒体内径(mm)

Φ255

Φ305

Φ406

入料粒度(mm)

5-15

5-15

8-20

出料粒度(mm)

0.8-0.104

0.8-0.104

0.8-0.08

振动幅度(mm)

10-14

10-14

8-13

振动频率(r/min)

980

980

980

磨介规格

棒球Φ16-Φ50

棒球Φ16-Φ50

棒球Φ16-Φ50

磨介填充率

50-80%

50-80%

50-80%

处理能力(t/h)

0.6-1.3

0.75-2.5

0.8-4.8

电机型号

Y200Z1-6

Y200Z2-6

Y250M-6

电机功率(kw)

15

22/30

37

电机转速(r/min)

980

980

980

机器重量(t)

3

3.5

4
