气流筛_304不锈钢立式气流筛
产品特点:
本机筛选粉状物料性能优良,主要特点如下: 1、 筛分效率高,产量大; 2、 细度精确; 3、 筛网不荷重,使用寿命长; 4、 适应细度范围广; 5、 结构封闭,无粉尘溢散; 6、 噪音小; 7、 适合连续作业且耗电少; 8、 无超径混级现象; 9、 维修容易。


产品咨询热线:
13503809925

气流筛粉机广泛应用于化工、造纸、冶金、建材、医药、食品、橡胶、塑料、机械、矿业等行业粉状物料的筛选分级。如轻钙粉、重钙粉、粉煤灰、石墨粉、淀粉、金粉、锌粉、陶土粉、珍珠岩粉、山楂粉、果疏粉、玻璃粉、农药粉、铁粉、中药粉、魔芋粉、木粉、面粉等

基本结构

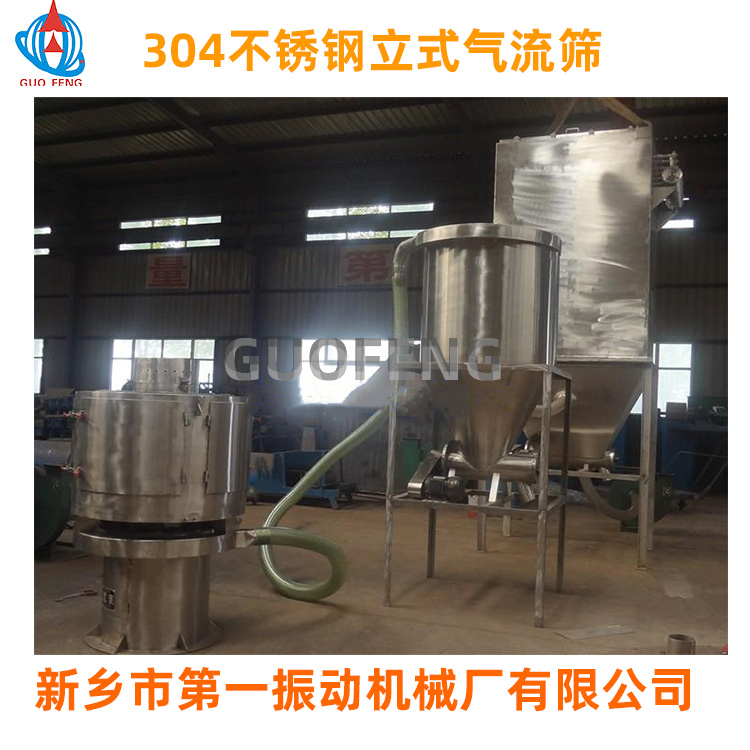

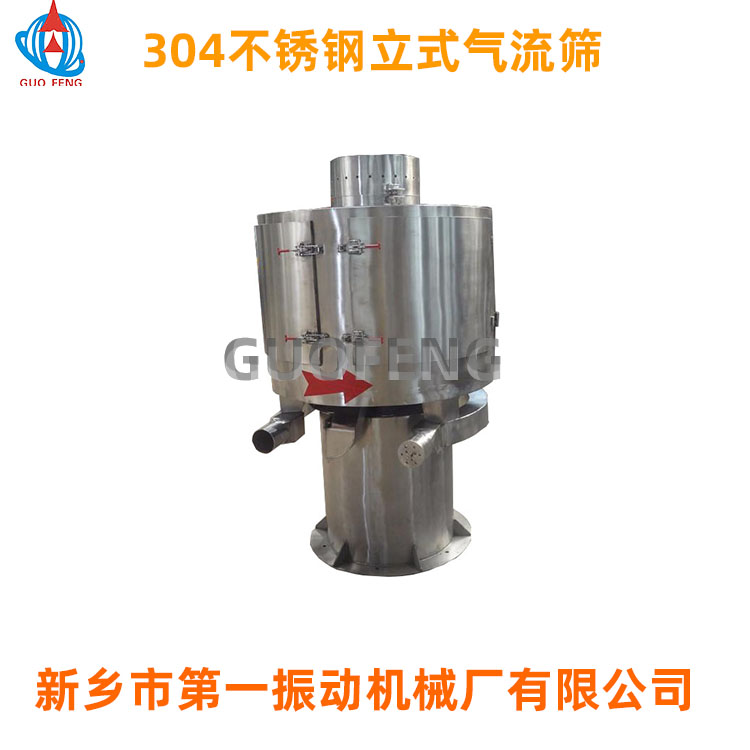

气流筛粉机与气固分离除尘装置组成闭路筛分系统。(1)主机是气流筛粉机,其筛体由隔振弹簧支承于底座上,筛体的密闭外壳内装有立式圆筒形筛网;筛网内侧有圆形风轮,由装于底座上的电动机驱动旋转;筛体外壳的正上方装有进料斗,下部设有排渣口和循环风道;电动机与主轴为柔性连接,主轴上下两端轴颈上装有空间互错一定角度的两个偏心块;风轮轴下端与主轴之间为右旋螺纹联接;风轮上端有轴承支承;轴顶端的水平转动圆盘与进料斗下口形成进料间隙。(2)气固分离除尘装置由引风机、沉降室、绞龙和除尘布袋组成,气流筛与分离除尘装置之间由两条塑料波纹软管连接。

工作原理

主机气流筛摈弃了传统的重力势能作业原理,开辟了载流体动能做功的筛理新途径,它是在密闭状态下利用高速气流作载体,使充分扩散的粉料微粒以足够大的动能向筛网喷射,达到快速分级之目的。

微细粉物料经进料斗流入进料口,立即扩散并与空气混合成雾状,经旋转风轮的作用,呈旋风状喷射过网,过网后的细粉经振动输送进入或直接落入负压循环风道,在引风机的作用下,气体与细粉全部进入沉降室,成品细粉沉降后由下部的排料绞龙排出,带有少量料粉尘的气体大部进入除尘布袋,经净化后排出袋外,还有一小部分,由回风管进入筛体下的环形循环风道,再经引风机进入沉降室进行二次分离。

颗粒直径大于网孔的物料不能过网,落入筛盘内由排渣口排出机外。对于含有大颗粒的物料,应选用振动筛或旋振筛安装40-60目的筛网进行预处理,将粗大颗粒或异物排除掉,以免主机内的细网被刺穿或打坏。

外型结构图点击在线交流
