  • QS立式气流筛分机_气流筛|气流筛分机|气流筛价格
QS立式气流筛分机_气流筛|气流筛分机|气流筛价格
产品特点:
QS系列气流筛分机是一种对微细粉进行有网筛分的高精度筛分设备,广泛应用于化工、医药、食品、造纸、冶金、建材、橡胶、机械等行业。可对细度范围在80-500目内的粉状物料很好的连续筛分 。


产品咨询热线:
13503809925


 一、气流筛用途
   气流筛粉机广泛应用于化工、造纸、冶金、建材、医药、食品、橡胶、塑料、机械、矿业等行业粉状物料的筛选分级。

   如轻钙粉、重钙粉、粉煤灰、石墨粉、淀粉、金粉、锌粉、陶土粉、珍珠岩粉、山楂粉、果疏粉、玻璃粉、农药粉、铁粉、中药粉、魔芋粉、木粉、面粉等,根据筛分物料的细度要求,可在100目至500目细度范围内,任意更换筛网,筛网材质可以是不锈钢网、铜网或尼龙网。

二、气流筛性能特点
本机筛选粉状物料性能优良,主要特点如下:
1、筛分效率高,产量大;
2、细度**;
3、筛网不荷重,使用寿命长;
4、适应细度范围广;
5、结构封闭,无粉尘溢散;
6、噪音小;
7、适合连续作业且耗电少;
8、无超径混级现象;
9、维修容易。

三、气流筛的基本结构
 气流筛粉机与气固分离除尘装置组成闭路筛分系统。

(1)主机是气流筛粉机,其筛体由隔振弹簧支承于底座上,筛体的密闭外壳内装有立式圆筒形筛网;筛网内侧有圆形风轮,由装于底座上的电动机驱动旋转;筛体外壳的正上方装有进料斗,下部设有排渣口和循环风道;电动机与主轴为柔性连接,主轴上下两端轴颈上装有空间互错一定角度的两个偏心块;风轮轴下端与主轴之间为右旋螺纹联接;风轮上端有轴承支承;轴顶端的水平转动圆盘与进料斗下口形成进料间隙。

(2)气固分离除尘装置由引风机、沉降室、绞龙和除尘布袋组成,气流筛与分离除尘装置之间由两条塑料波纹软管连接。

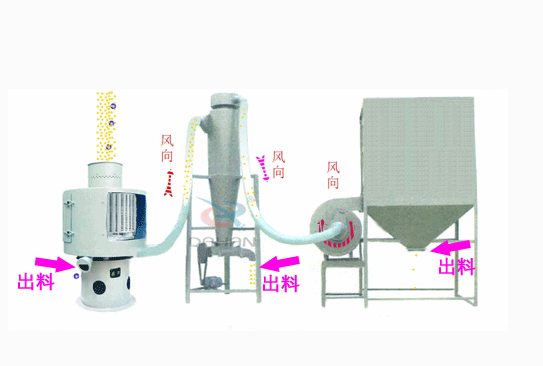

四、气流筛的工作原理
    主机气流筛摈弃了传统的重力势能作业原理,开辟了载流体动能做功的筛理新途径,它是在密闭状态下利用高速气流作载体,使充分扩散的粉料微粒以足够大的动能向筛网喷射,达到快速分级之目的。


    微细粉物料经进料斗流入进料口,立即扩散并与空气混合成雾状,经旋转风轮的作用,呈旋风状喷射过网,过网后的细粉经振动输送进入或直接落入负压循环风道

    在引风机的作用下,气体与细粉全部进入沉降室,成品细粉沉降后由下部的排料绞龙排出,带有少量料粉尘的气体大部进入除尘布袋,经净化后排出袋外,还有一小部分,由回风管进入筛体下的环形循环风道,再经引风机进入沉降室进行二次分离。


     颗粒直径大于网孔的物料不能过网,落入筛盘内由排渣口排出机外。对于含有大颗粒的物料,应选用振动筛或旋振筛安装40-60目的筛网进行预处理,将粗大颗粒或异物排除掉,以免主机内的细网被刺穿或打坏。

五、气流筛的外型结构图

blob


六、气流筛的主要规格和技术参数点击在线交流




气流量m3/h

筛网规格

目/寸

有效筛面

m2

入料粒度

目/寸

筛机功率

Kw

主轴转速

rpm

筛机外径

mm

筛机高度

mm

QS-60

300

100-500

0.5

> 30(0.5mm)

1.5

1400

600

1250

QS-60A

QS-100

800

0.9

5.5

960

1000

1650

QS-100A

QS-150B

1600

2.8

11

780

1500

2100

QS-200

2000

3.9

15

350

2000

2500

QS-200A



























七、气流筛的应用实例


物料名称

工作方式

筛网(目/寸)

QS-100处理量(kg/h)

QS-150B处理量(kg/h)

轻钙

干式

120-180

600-1000

1000-2000

重钙

干式

400

600-1000

1000-2000

活性钙

干式

500

600-1000

1000-2000

山渣粉

干式

300

600-1000

1000-2000

淀粉

干式

300

600-1000

1000-2000

锌粉

干式

325

600-1000

1000-2000

粉煤灰

干式

120-200

600-1000

1000-2000

氧化铁黑

干式

500

600-1000

1000-2000

氧化铁红

中药粉

干式

120-160

600-1000

1000-2000

石英粉

干式

180-270

600-1000

2000-3000

面粉

干式

100-180

200-300

500-1000

木粉

干式

100-300

200-300

500-1000

云母粉

干式

300-400

200-300

500-1000

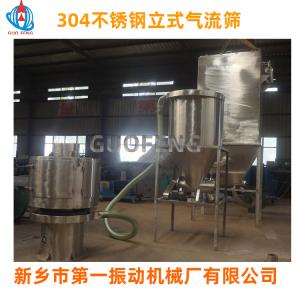

立式气流筛产品展示-2
