直线筛
首页 > 直线筛
  • 碳钢直线筛
  • 碳钢直线筛

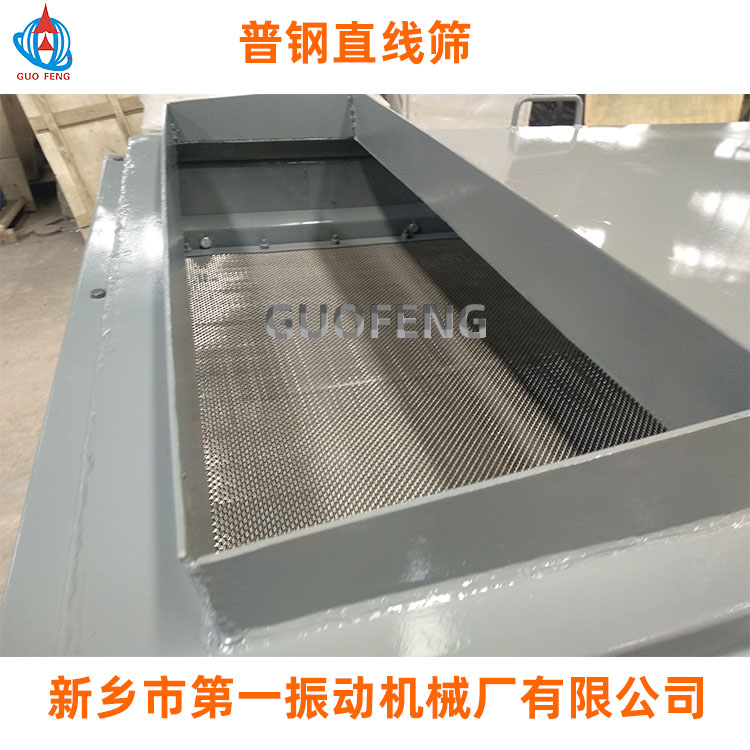

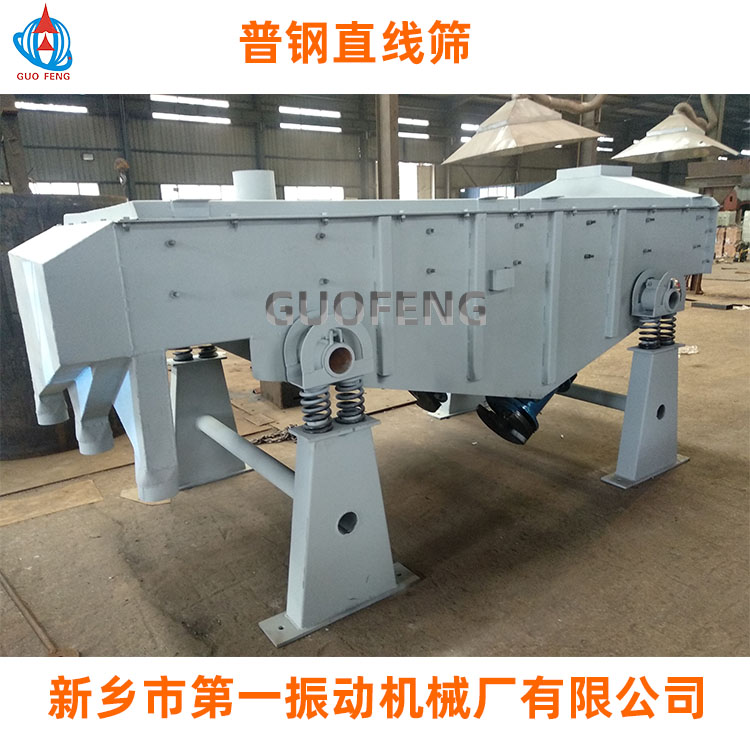

碳钢直线筛
产品特点:
碳钢直线筛主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状


产品咨询热线:
13503809925

一、直线振动筛工作原理
       多层粉料振动筛为双振动电机驱动,利用振动电机激振的原理工作。当两台电机作同步、反向旋转时,其偏心块所产生的振动力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在振动力和物料自重力的联合作用下,使物料在筛面上被抛起跳跃式向前作直线运动,以合理匹配筛网达到筛分的目的。


二、直线振动筛使用范围
    DZSF型直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

tim直线筛g

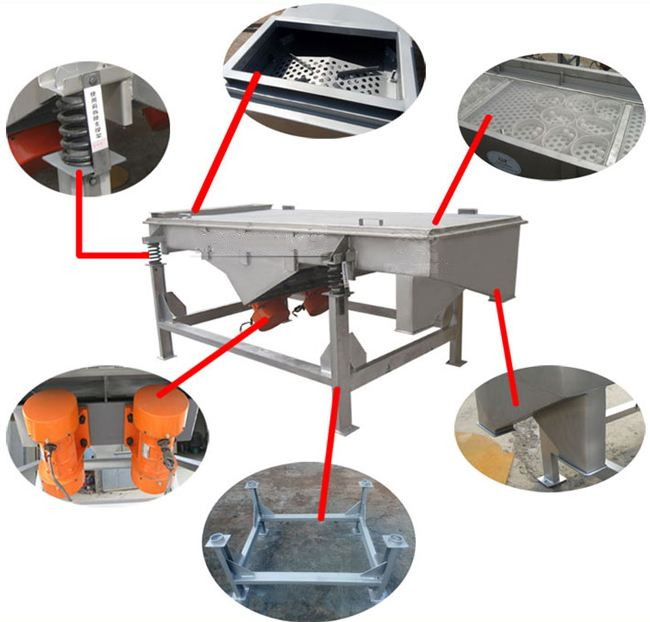

结构说明

直线振动筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。



1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。



2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。



3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。



4、振动电机(使用与维修方法详见振动电机使用说明书)。



5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。



6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。



7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。




该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线。 注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。

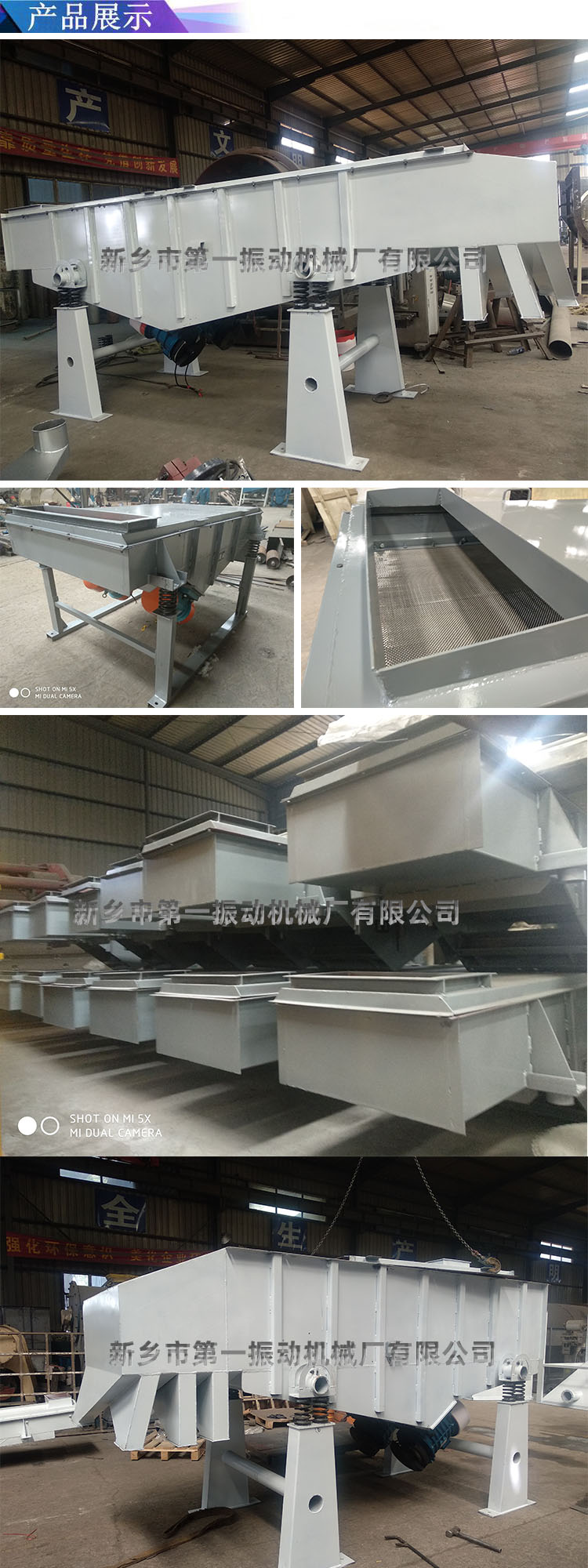

直线筛产品展示-2

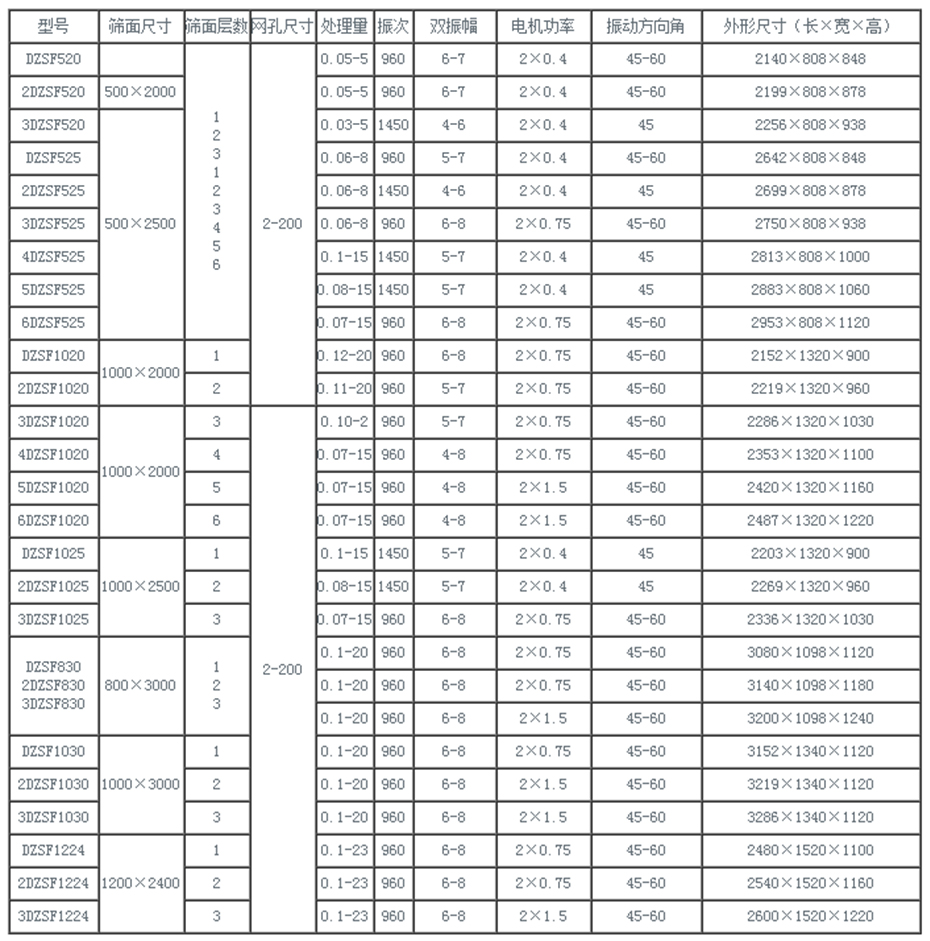

DZSF直线振动筛技术参数点击在线交流


直线筛的技术参数
