直线振动筛_直线筛价格_直线筛厂家
产品特点:
直线振动筛适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。大给料粒度不大于10mm。直线振动筛广泛适用于化工、食品、塑料、医药、冶金、玻璃、建材、粮食、化肥、磨料、陶瓷等行业中干式粉状物料或颗粒状物料的筛分。


产品咨询热线:
13503809925

636726248469492796361

直线振动筛_直线筛价格_直线筛厂家

一、直线振动筛工作原理

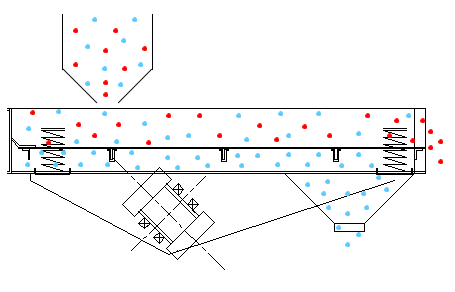

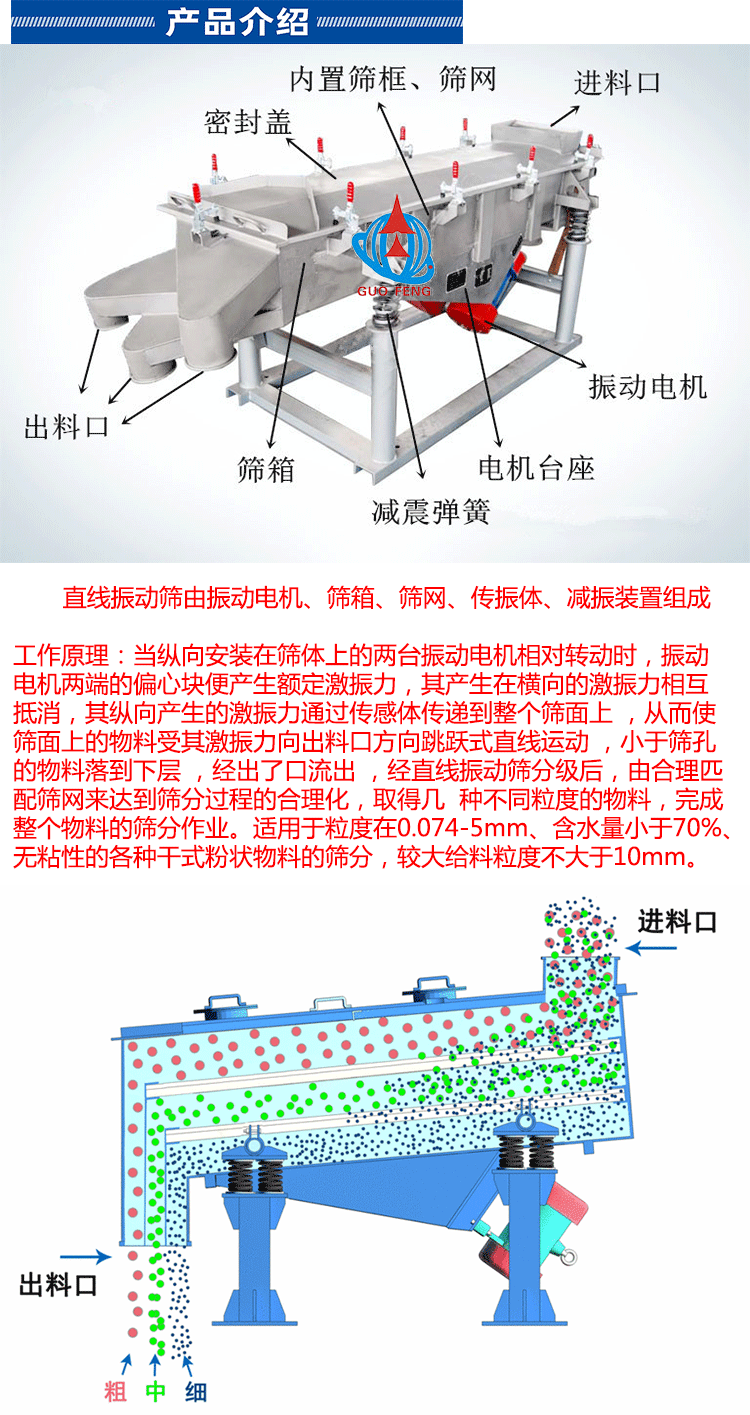

       多层粉料振动筛为双振动电机驱动,利用振动电机激振的原理工作。当两台电机作同步、反向旋转时,其偏心块所产生的振动力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。两电机轴相对筛面在垂直方向有一倾角,在振动力和物料自重力的联合作用下,使物料在筛面上被抛起跳跃式向前作直线运动,以合理匹配筛网达到筛分的目的。

普钢直线筛1_01

二、直线振动筛使用范围
    DZSF型直线振动筛适用于0.74-10mm,含水小于7%,无粘性物料的任何干式物料的筛分。主要用于磨料磨具原料、化工、塑料、医药、树脂粉、陶瓷原料、冶金、建材、粮食、化肥等行业中的干式粉状、细颗粒状或细微粉物料的筛分。

普钢直线筛1_03000-BtPEjlnsbQuO

三、直线振动筛的部分规格参数


型号

筛面尺寸

筛面

层数

网孔尺寸

处理量

振次

双振幅

电机

功率

振动

方向角

外形尺寸

(长×宽×高)

DZSF520

500×2000

1

2-200

0.05-5

960

6-7

2×0.4

45-60

2140×808×848

2DZSF520

2

0.05-5

960

6-7

2×0.4

45-60

2199×808×878

3DZSF520

500×2500

3

0.03-5

1450

4-6

2×0.4

45

2256×808×938

DZSF525

1

0.06-8

960

5-7

2×0.4

45-60

2642×808×848

2DZSF525

2

0.06-8

1450

4-6

2×0.4

45

2699×808×878

3DZSF525

3

0.06-8

960

6-8

2×0.75

45-60

2750×808×938

4DZSF525

4

0.1-15

1450

5-7

2×0.4

45

2813×808×1000

5DZSF525

5

0.08-15

1450

5-7

2×0.4

45

2883×808×1060

6DZSF525

6

0.07-15

960

6-8

2×0.75

45-60

2953×808×1120

DZSF1020

1000×2000

1

0.12-20

960

6-8

2×0.75

45-60

2152×1320×900

2DZSF1020

2

0.11-20

960

5-7

2×0.75

45-60

2219×1320×960

3DZSF1020

1000×2000

3

2-200

0.10-2

960

5-7

2×0.75

45-60

2286×1320×1030

4DZSF1020

4

0.07-15

960

4-8

2×0.75

45-60

2353×1320×1100

5DZSF1020

5

0.07-15

960

4-8

2×1.5

45-60

2420×1320×1160

6DZSF1020

6

0.07-15

960

4-8

2×1.5

45-60

2487×1320×1220

DZSF1025

1000×2500

1

0.1-15

1450

5-7

2×0.4

45

2203×1320×900

2DZSF1025

2

0.08-15

1450

5-7

2×0.4

45

2269×1320×960

3DZSF1025

3

0.07-15

960

6-8

<span styl




















































































结构说明

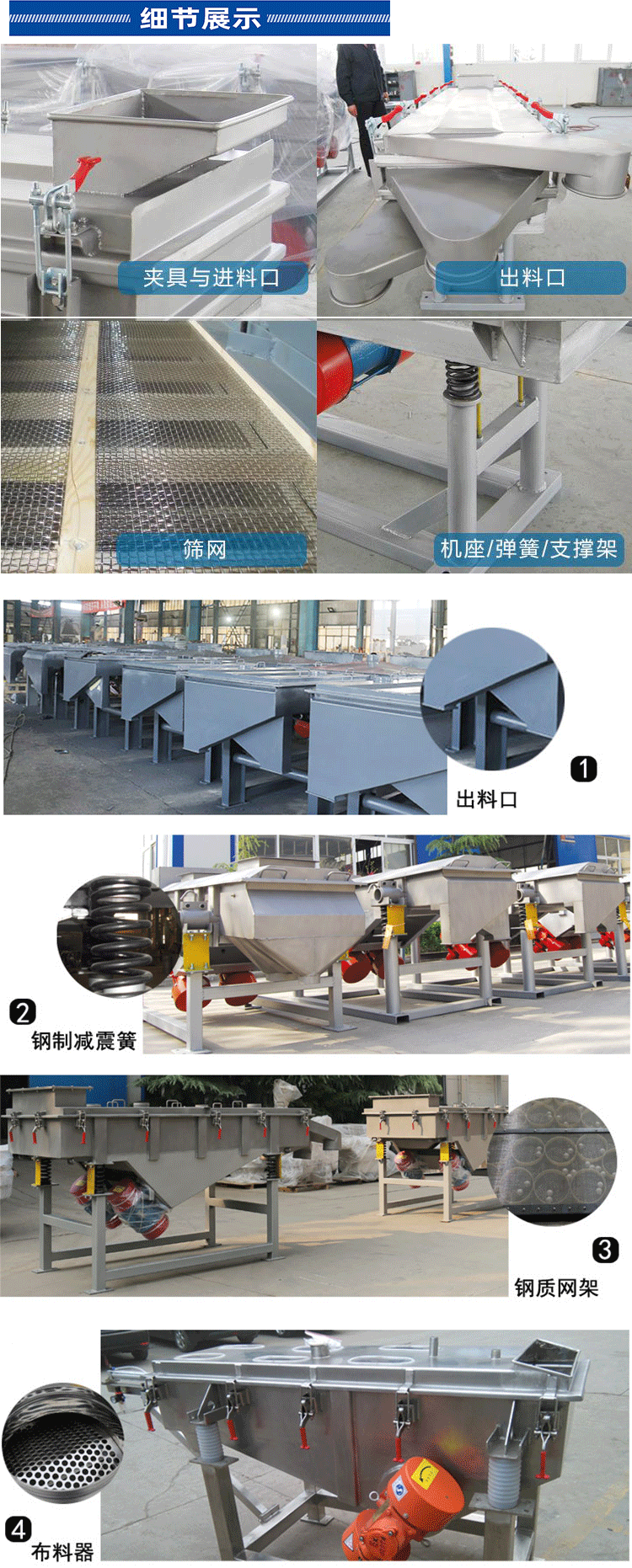

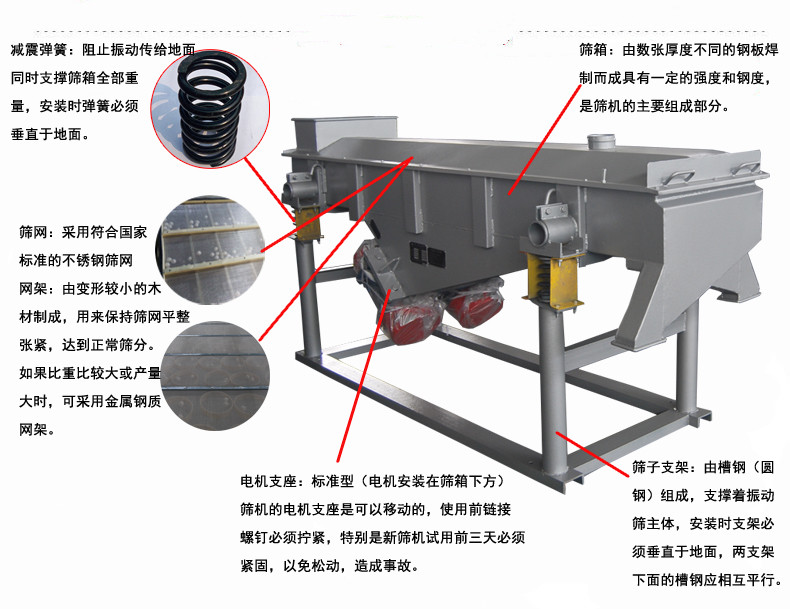

直线振动筛机主要由筛箱、筛框、筛网、振动电机、电机台座、减振弹簧、支架等组成。



1、筛箱:由数种厚度不同的钢板焊制而成,具有一定的强度和刚度,是筛机的主要组成部分。



2、筛框:由松木或变形量较小的木材制成,主要用来保持筛网平整,达到正常筛分。



3、筛网:有低碳钢、黄铜、青铜、不锈钢丝等数种筛网。



4、振动电机(使用与维修方法详见振动电机使用说明书)。



5、电机台座:安装振动电机,使用前连接螺钉必须拧紧,特别是新筛机试用前三天、必须反复紧固,以免松动造成事故。



6、减振弹簧:阻止振动传给地面,同时支持筛箱的全部重量,安装时,弹簧必须垂直与地面。



7、支架:由四个支柱和两个槽钢组成,支持着筛箱,安装时支柱必须垂直与地面,两支柱下面的槽钢应相互平行。

普钢直线筛1_04

普钢直线筛1_05安装调试与使用



该设备应固定在专用地基上,由预埋螺栓固定。如不打专用地基,应在工作台与设备机座之间敷设防振橡胶板,在使用前必须给设备配置安全可靠的接地保护线。 注意:设备安装到位后,开机前必须将运输时用来固定筛体和机座的装置拆掉。



新筛机安装好以后,应按以下要求检查:



1、检查振动电机绕组对地的绝缘电阻,若<20MΩ必须烘干后方能使用。
