仓壁振动器产品概述:
仓壁振动器是采用可调激振力的振动电机为激振源的通用仓壁振动器,能有效地防止和消除料仓、料罐或料斗内物料的起拱、管状通道、粉仓等闭塞现象的用设备,以保证料流畅通。本装置可广泛用于电力、煤炭、建材、矿山、化工、冶金、铸造、轻工、粮食、交通等各种行业。
仓壁振动器产品工作原理:
仓壁振动器工作时,振动电机的高速转动,便产生了对料仓壁的周期性高频振动,由于防闭塞装置的周期性振动,一方面使物料与仓壁脱离接触、消除物料与仓壁的摩擦,另一方面使物料受交变速度和加速度的影响,处于不稳定状态,从而有效地克服物料的内摩擦力和聚集力,以消除料仓内物料间的相对稳定性,使物料从料仓口顺利排出。
仓壁振动器产品结构形式:

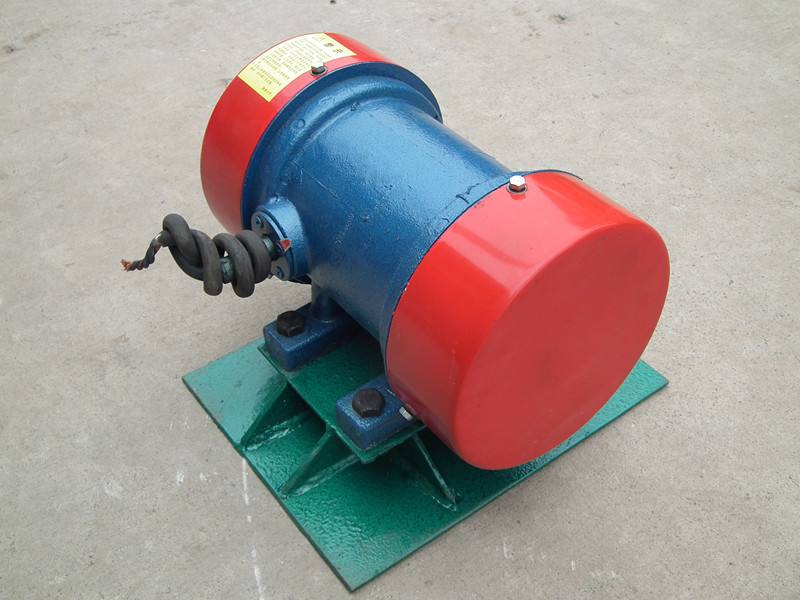

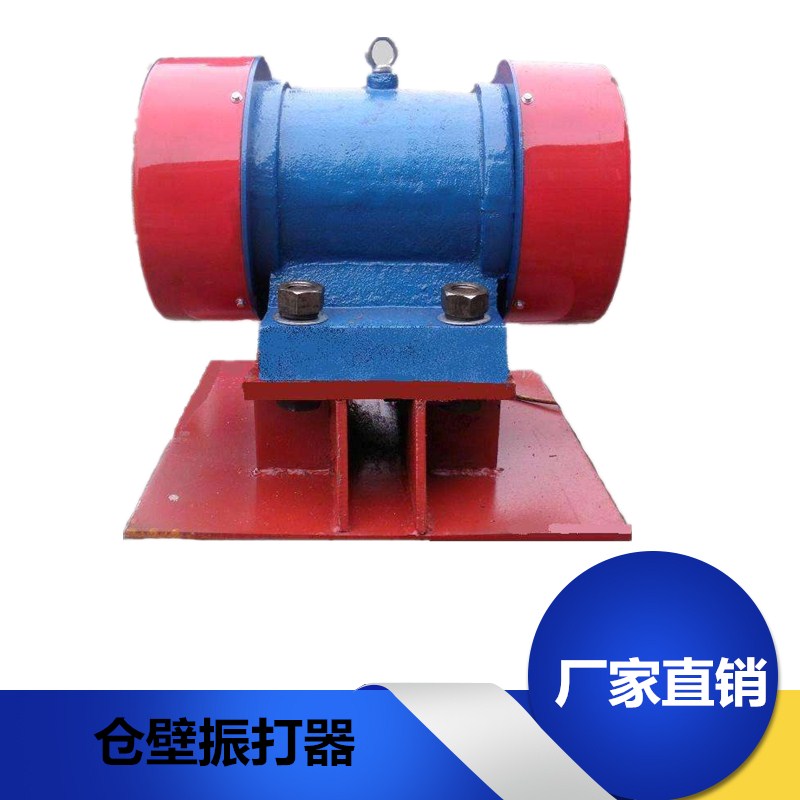

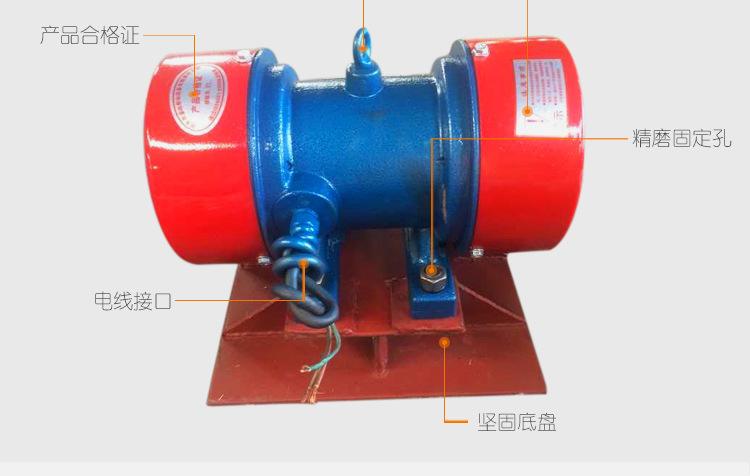

仓壁振动器为上部是振动电机,下部是底架(需用户自已配),用高强度螺栓联接。(本装置通过电器控制箱与系统程控和堵塞检测器连接,是输煤自动化系统中的一个组成部分。电控箱为用户选配件,需单独订货)。
仓壁振动器产品规格参数表:
型号 | 适用范围 | 配套振动电机 | 总重量(kg) | |||
仓壁厚度(mm) | 锥部仓容(t) | 型号 | 激振力(KN) | 功率(KW) | ||
LZF-3 | 1.6-3.2 | 0.35 | YZD-1-2 | 1 | 0.12 | 18.5 |
LZF-4 | 3.2-4.5 | 1 | YZD-2-2 | 2 | 0.22 | 25 |
LZF-5 | 4.5-6 | 3 | YZD-3-2 | 3 | 0.25 | 35 |
LZF-6 | 6-8 | 10 | YZD-5-2 | 5 | 0.37 | 65 |
LZF-10 | 8-10 | 20 | YZD-10-2 | 10 | 0.75 | 120 |
LZF-15 | 10-13 | 50 | YZD-20-2 | 20 | 1.5 | 166 |
BZF系列仓壁振动器(振动防闭塞装置)性能参数:
型? 号 | 电压 (V) | 功率 (KW) | 适仓壁板 厚(mm) | 仓钳部容量 (t) | 激振力 kg | 激振频率 r/min | 振幅 mm | 外形尺寸 (长×宽×高) | 重量 kg |
BZF-3 | 380 | 0.12 | 2~3 | 0.5 | 150 | 3000 | 1.5 | 258×260×198 | 11 |
BZF-4 | 0.22 | 3.2~4.5 | 1 | 250 | 1.5 | 320×326×265 | 28 | ||
BZF-5 | 0.25 | 4.5~6 | 3 | 300 | 2 | 360×328×255 | 40 | ||
BZF-6 | 0.37 | 6~8 | 10 | 500 | 2 | 370×460×310 | 60 | ||
BZF-9 | 0.75 | 8~10 | 20 | 1000 | 4 | 427×460×374 | 90 | ||
BZF-12 | 1.5 | 10~13 | 50 | 2000 | 4 | 470×482×420 | 186 | ||
BZF-20 | 2.2 | 13~25 | 150 | 3000 | 5 | 535×520×432 | 220 | ||
BZF-30 | 3.7 | 25~40 | 200 | 5000 | 5 | 553×610×453 | 280 |
仓壁振动器产品安装位置及方法:
1、全钢板料仓,仓壁振动器应焊接或用螺栓联接在料仓仓壁上。
2、上部为混凝土料仓,下部为钢制料仓,仓壁振动器应按装在钢制料斗壁上。
3、全混凝土和带加强筋钢制料仓,在仓内应附设振动板,仓壁振动器应按装在振动板上。
4、贮存纯粗块物料的料仓,这种料仓无论形状如何,均应在仓内附设振动板,仓壁振动器按装在振动板上。
5、溜槽,仓壁振动器应按装在溜槽易粘、堵塞的部位上。
6、振动力的传递范围一般为4~5m,用户可根据料仓的大小,确定整个料仓应按装的台数。
7、如果将两台仓壁振动器对称按装,应上下错开50~100cm,以避相互干扰。
8、仓壁振动器其底架,用户根据需要选购,振动板其尺寸为700×530,厚度为10~20,用户自已配。
9、需要开口的料仓,其开口尺寸为650×480。
