  • NE板链斗式提升机_板链斗式提升机厂家_板链斗式提升机价格

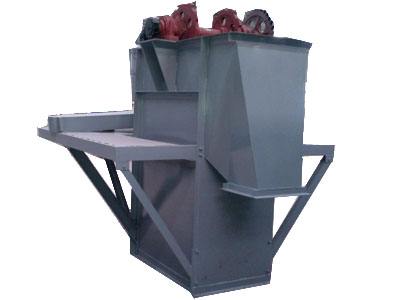

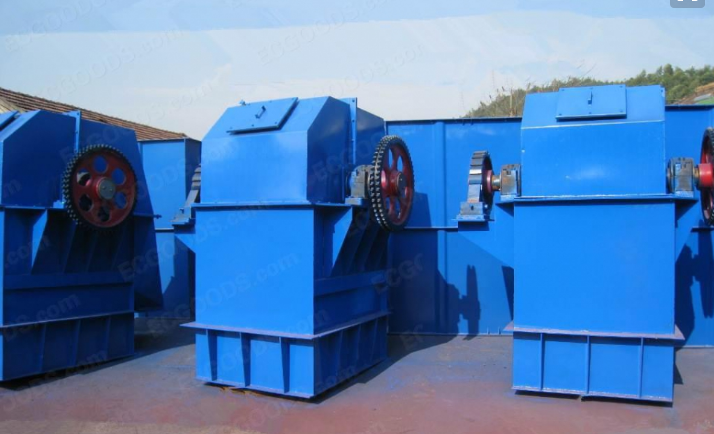

NE板链斗式提升机_板链斗式提升机厂家_板链斗式提升机价格
产品特点:
NE板链斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。


产品咨询热线:
13503809925

blob突出优势

本系列提升机规格多、提升量广;且生产能高,能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此功率损耗少,噪声低,寿命长等优点。

工作原理

NE型板链斗式提升机采用流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料,卸料口装有橡胶板防止回料。该提升机采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料。


产品概述:


    NE板链斗式提升机为板链式、重力诱导卸料的提升设备。适用于垂直输送粉状、颗粒状、小块状磨琢性或无磨琢性物料,如生料、水泥、煤、石灰石、干粘土、熟料等。该物料提升机是引进技术而研制开发的新型产品;NE型板链斗式提升机为流入式喂料,物料流入料斗内靠板链提升到高端,在物料重力作用下自行卸料,其链条材质与th环链提升机的材质相同,都是采用合金钢锻造而成,耐磨而可靠。驱动部分采用硬齿面减速器,主要技术参数符合机械部标准(JB3926-85)。


    NE型板链斗式提升机采用流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。本系列提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,该机采用全封式机壳链速低,几乎无回料现象,因此功率损耗少,噪声低,寿命长,可以相比**斗式提升机了。


二、NE型板链斗式提升机主要工作部件特点:


1、上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。
2、中间节:部分中间节装有轨道(双排节)以防止链条工作中摆动,部分中间节装有检修门以便维修。
3、下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。
4、上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。
5、板链:链板采用 45 # HRC36~42 。
     a、采用的板链有较高的剪切强度、疲劳强度及耐磨性能,运转故障率低,使用寿命长;
     b 、采用较低的链速度(0.5米/秒);
     c、 采用大容量的料斗和较小的斗距,驱动功率低且输送量大。尤为适应提升破碎后的石灰石和水泥熟料(≥NE50)。



三、NE型板链斗式提升机技术参数表:



型号

提升量(立方/小时)

物料大块占百分比

10

25

50

75

100

NE15

15

65

50

40

30

25

NE30

32

60

75

58

47

40

NE50

60

90

75

58

47

40

NE100

110

130

105

80

65

55

NE150

170

130

105

80

65

55

NE200

210

170

135

100

85

70

NE300

320

170

135

100

85

70

NE400

380

205

165

125

105

90

NE500

470

240

190

145

120

100

NE600

600

240

190

145

120

100

NE800

800

275

220

165

135

110
