鳞板输送机厂家_鳞板输送机_鳞板输送机价格
产品特点:
围裙板输送机是一种板式输送设备。它是用于原材料处理或连续生产过程中的输送设备。它的输送距离可达40-80米。本产品广泛用于机械、铸造、冶金、化工、建材、电力、矿山、水泥等行业


产品咨询热线:
13503809925


一、产品介绍

BLT型鳞板输送机是一种特殊板式输送机,可以作为固定式机械化运输设备,运送散状物料或单件重物, 尤其适用于输送大块的或灼热的物料, 便于物料在运输过程中完成冷却、千燥、加热、清洗及分类等工序。

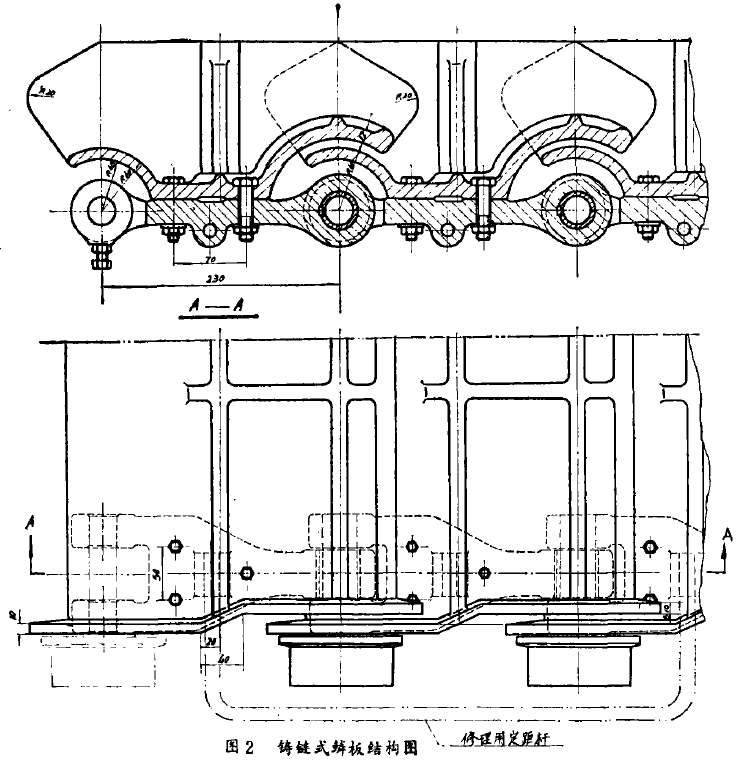

其结构特点是槽体由钢板冲压成带挡边的波浪形底板, 有足够的强度和刚度, 牵引链与槽体用螺栓连接, 自重轻。该产品已广泛用于铸造、建材、矿山、造纸等行业, 其中已使用的产品鳞板犬宽度为2400mm, 输送机大长度L=100m,爬升大高度为10m。

BLT型鳞板输送机由鳞板装置、驱动装置、头轮装置或二级传动头轮装置、,尾轮张紧装置及金属支架等部分组成。

二、BLT型鳞板输送机的优点

1、鳞板装置的行走轮内装双滚动轴承, 运行阻力低。

2、左、右牵引链与槽体用螺栓连接, 不采用常用的通轴, 可减轻重量。

3、鳞板槽体采用波浪形冲压钢板结构, 板厚较薄, 利用三角形筋板和角钢加强, 使槽体自重轻, 刚性好, 耐冲击。

4、行走轮与牵引链分开布置, 便于鳞板装置的安装与维修。

5、 YX型驱动装置的减速器速比大, 输出轴许用扭矩大, 它直接通过十字滑块联轴器与头轮轴联接, 使头轮装置及整个驱动系统的绩构大为简化, 制造成本低, 安装方便。

6、尾轮张紧装置的两个链轮均以双滚动轴承支承于尾轮轴上, 不但可以降低牵引链绕过尾部链轮时的阻力, 而且当两牵引链不同步时, 链轮可以自动调节。

鳞板输送机3


技术参数

型号链板宽(mm)输送速度(m/min)输送能力(m³/h)输送距离(m)大粒度(mm)允许上倾角(度)
HB505007-1415-20<80120<30
HB606007-1420-30<80160<30
HB707007-1430-35<80200<30
HB808007-1440-45<80240<30
HB1009007-1445-55<80300<30
