DSH双螺旋锥形混合机|双螺旋单锥混合机|河南混合机厂家
产品特点:
DSH双螺旋锥形混合机对混合物适应性强,对热敏性物料不会产生过热现象,对颗粒物料不会压馈和磨碎,对比重悬殊或颗粒粗细不同的物料的混合不会产生分层离析现象。对粒度不同和超细物料、纤维状物料或片状物料的混合有较好的效果。


产品咨询热线:
13503809925


一、概述
         DSH系列悬臂双螺旋锥形混合机是“SLH”双螺旋锥形混合机设计而成的一种新型混合设备

         广泛应用于化工、医药、农药、化肥、染料、塑料、冶金、矿山、建材、食品、味精、碘盐、饲料添加剂等行业,它是各种行业粉(粒)混合(即固-固混合),固液混合(固体内添加液体)的理想设备。


        该机对混合物适应性强,对热敏性物料不会产生过热现象,对颗粒物料不会压馈和磨碎,对比重悬殊或颗粒粗细不同的物料的混合不会产生分层离析现象。

        对粒度不同和超细物料、纤维状物料或片状物料的混合有较好的效果。
本机混合均匀、造型美观、结构合理、操作安全、维修方便、具有能耗低,装载系数大,占地面积小,密闭操作等优点。可根据用户要求制成材质为碳钢或不锈钢型、超重型、防爆型、夹套型等几种机型。


二、工作原理
DSH系列悬臂双螺旋锥形混合机主电机通过减速机、斜齿轮带动2个螺旋带自转,使物料在螺旋带的搅动下产生向上的移动方向,并通过减速机带动悬臂绕筒内臂公转,使筒四周的物料都能被搅动,这样在2套传动装置的共同作用下,物料会产生延筒臂向上,中间下沉的整移动方向,从而使物料在很短的时间内完成混合作用。

3686910462_489159273

三、结构特点

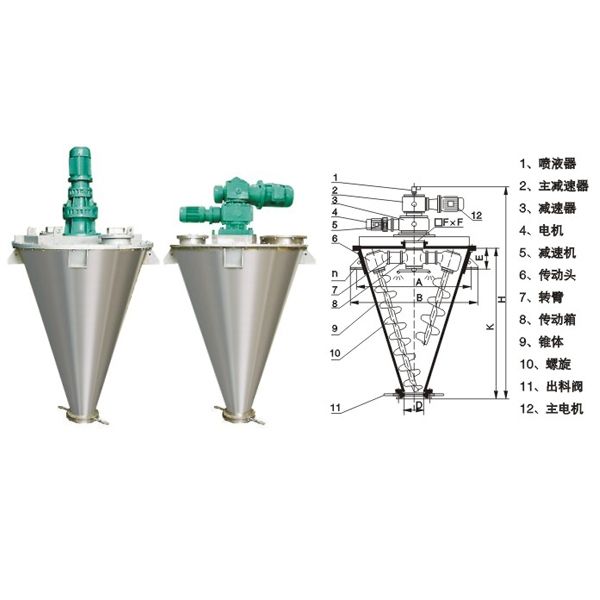

DSH型双螺旋锥形混合机,它由喷液装置、传动部分、筒盖、螺旋、筒体、出料阀箱等组成。
1. 喷液装置:喷液装置由旋转接头和喷液部件组成,喷液部件用法兰固定分配箱下端盖上,由公转带动一起运转,旋转接头和喷液部件为活动连接,以便旋转接头固定在管道上。


2. 传动部分:由自转电机和公转电机的运动,通过蜗轮蜗杆、齿轮调整到合理的速度,然后传递给螺旋实现自、公转两种运动。


3. 筒盖部分:筒盖支撑着整个传动部分,传动部分用螺旋固定筒盖上,筒盖上设有若干也供料、观察、清洗、维修用。


4. 螺旋部分:筒体内两只非对称排列的螺旋作自、公转行星运动时,在较大范围翻动物料,使物料快速达到均匀混合。


5. 筒体部分:筒体为锥形结构,作乘物料用,使出料迅速、干净、无积料,无出料死角。


6. 出料阀:出料阀安装在筒体底部,用于控制物料及放料,该出料阀可分手动、气动、电动三种结构形式,可根据用户需要加装液体出料阀(浆液阀)。

双锥混合机详图

四、技术参数


型号

全容积(m)

装载

系数

产量(t/h)

总功率(kw)

物料粒度(目)

混合均匀度相对偏差

公转

自转

DSH-03CP

0.3

0.6

0.3-1

1.1

200-1000

1.5

2

143

DSH-05CP

0.5

0.5-1

1.1

DSH-01CP

1

2-2.5

2.2

DSH-1.5CP

1.5

2-4

3

27

DSH-2CP

2

2.5-5

4

1.5

DSH-3CP

3

3.5-8

5.5

DSH-4CP

4

5-10

5.5

DSH-6CP

6

7.5-15

7.5

0.8

63

DSH-8CP

8

10-12

11

DSH-10CP

10

12-25

15

DSH-12CP

12

15-30

22

DSH-15CP

15

18-40

26

0.

DSH-18CP

18

20-25

26

DSH-20CP

20

25-50

35

DSH-25CP

25

30-70

42

DSH-30CP

30

40-80

42
