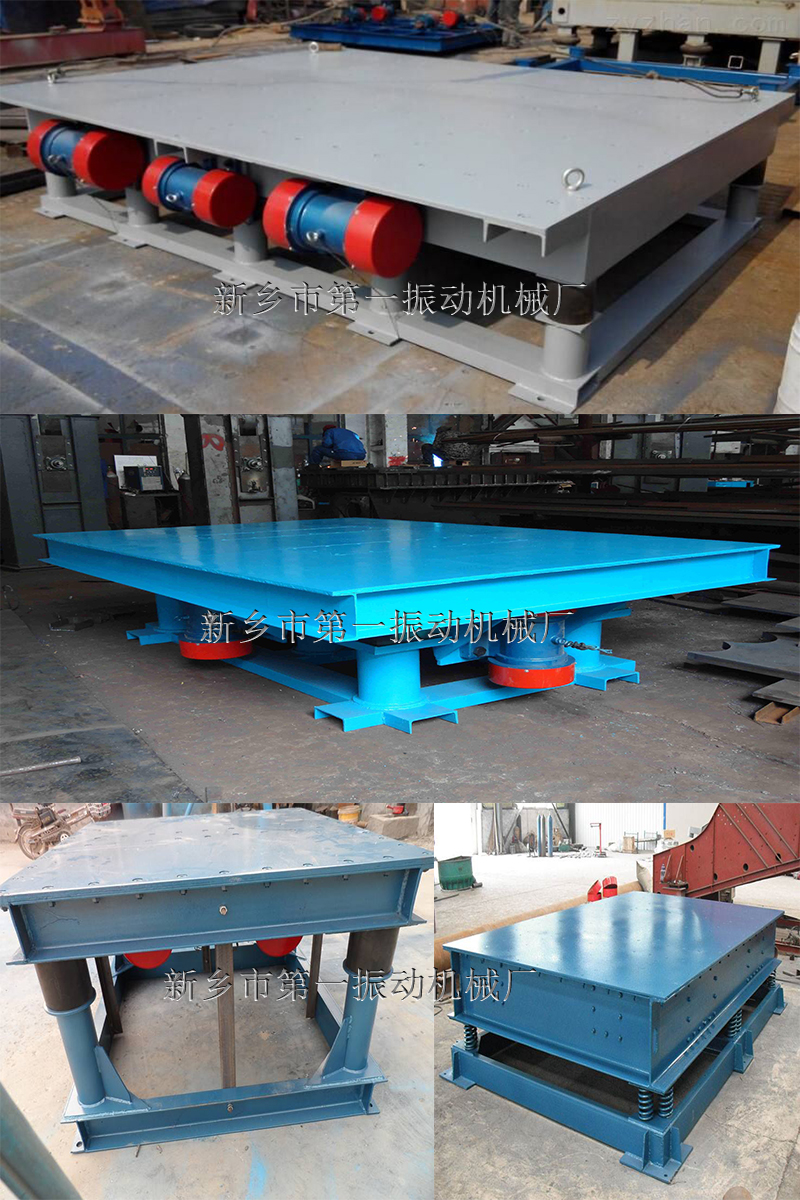

一、消失模铸造振动平台的特点
采用橡胶弹簧和6台―8台振动电机组合。具有上下,左右,前后的三维振实效果。并且具有多结构支撑,结构牢固,密封性好,性能可靠,操作简便,振动频率可调,噪声低,生产效率高等特点。
二、消失模铸造振动平台的使用
消失模铸造三维振动平台的作用是使干砂在砂箱中产生动态流动,提高干砂的充填性及其密度,防止出现铸造缺陷。在干砂振动充填时,比较理想的状况是,干砂在振动过程中进行有序流动,在保证模型不变形的前提下,均匀地充填到模型的各个部位,使砂箱内型砂获得较高和较均匀的充填密度。
中小企业的消失模铸造振动台多为自制设备,在振动时,常见的现象是由于振动操作不当,造成模样变形、涂料层开裂等,从而造成相应的铸造缺陷。有些振动台本身由于激振力过大、同一组电机的偏振块不平衡也易造成模样变形。
为此,主要应调整激振力、振幅和振动时间;对于尺寸较大而结构简单的铸件,可将六个电机的三维振动改为双电机的垂直或水平振动;特别是通过检测仪器对振动台的各参数加以检测和调整使之达到设计的要求
三、消失模铸造振动平台的优点
1、大功率;大台面;可承载砂箱重量5T-10T.
2、气垫式悬浮,掘强系数可调,明显增强振动效果.台面高度可调,特别适合用于流水线上使用.
3、三维振动,适用于复杂型腔铸件.
4、无级变速,造型过程中,在不伤害模型的前提下,可获得紧实效果.
5、自锁紧功能,可保证在生产线准确定位.
型号 | 台面尺寸 | 激振点 | 激振力 (KN) | 功率 (kw) | 重量 (kg) | 振动频率 (HZ) | 振动加速度(g) | 振幅 (mm) |
ZP-4 | 800×800 | 4 | 20 | 1.6 | 450 | 20-80 | 1-2 | 0.5-2 |
ZP-6-Ⅰ | 1000×1000 | 6 | 30 | 2.4 | 600 | |||
ZP-6-Ⅱ | 1200×1200 | 6 | 30 | 2.4 | 860 | |||
ZP-8-Ⅰ | 1600×1200 | 8 | 40 | 3.2 | 1000 | |||
ZP-8-Ⅱ | 1600×1400 | 8 | 40 | 3.2 | 1250 | |||
ZP-10-Ⅰ | 2000×1600 | 10 | 50 | 4.0 | 1600 | |||
ZP-10-Ⅱ | 2000×1800 | 10 | 60 | 6.0 | 2000 | |||
ZP-12-Ⅰ | 3000×2000 | 12 | 80 | 7.5 | 3100 | |||
ZP-12-Ⅱ | 4000×3000 | 12 | 80 | 7.5 | 4600 |
注:消失模铸造三维振动平台(振实台)为非标产品,可按客户要求设计定制振动平台。根据大激振力、振动幅度、振动频率、振动型式及振动平台幅面大小等要求来选用合适的振动电机。
