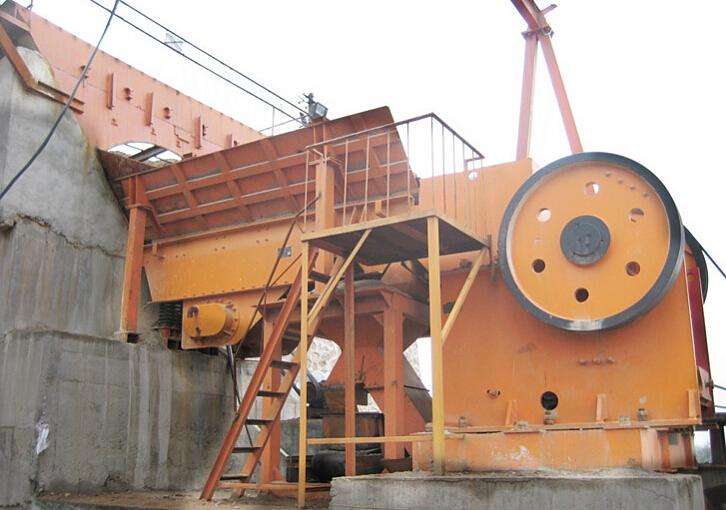

河南颚式破碎机
产品特点:
颚式破碎机生产厂家提供颚式破碎机价格,颚式破碎机选型及颚式破碎机资料,欢迎来电洽谈!


产品咨询热线:
13503809925

颚式破碎机|河南颚式破碎机厂家|颚式破碎机价格

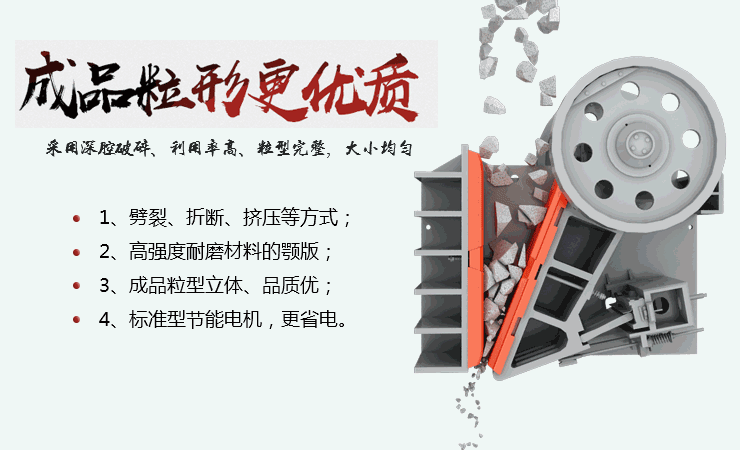

t颚式破碎机动图


一、颚式破碎机(颚破)的用途

      PE、PEX系列颚式破碎机为大型复摆式,广泛适用于矿山、冶炼、建筑、公路、铁路、水利和化学工业等众多行业,处理粒度大,抗压强度不超过320Mpa的各种矿石和岩石的粗碎或中碎作业。

      PE系列用于粗破,PEX系列用于中、细破。

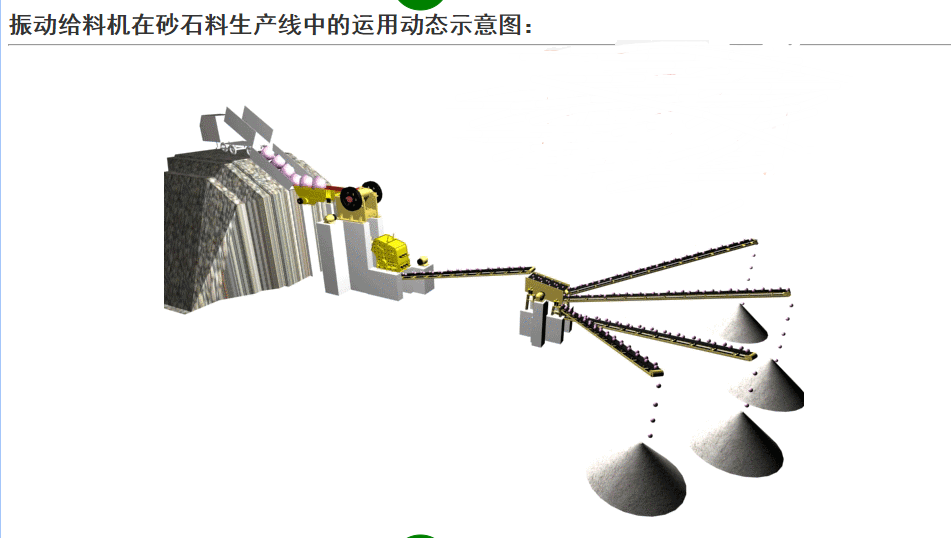

颚式破碎机应用行业V


二、颚式破碎机工作原理


       PE、PEX系列颚式破碎机是以电动机为动力,通过电动机皮带轮,由三角带和槽轮驱动偏心轴,使动颚按预定轨迹作往复运动,从而将进入由固定颚板、活动颚板和边护板组成的破碎腔内的物料予以破碎,并通过下部的排料口将成品物料排出。

     该系列颚式破碎机破碎方式为曲动挤压型,电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板和动颚间夹角变大,从而推动动颚板向定颚板接近,与此同时物料被挤压、搓、碾等多重破碎;

      当动颚下行时,肘板和动颚间夹角变小,动颚板在拉杆、弹簧的作用下离开定颚板,此时已破碎物料从破碎腔下口排出,随着电动机连续转动破碎机动颚作周期性的压碎和排料,实现批量生产。

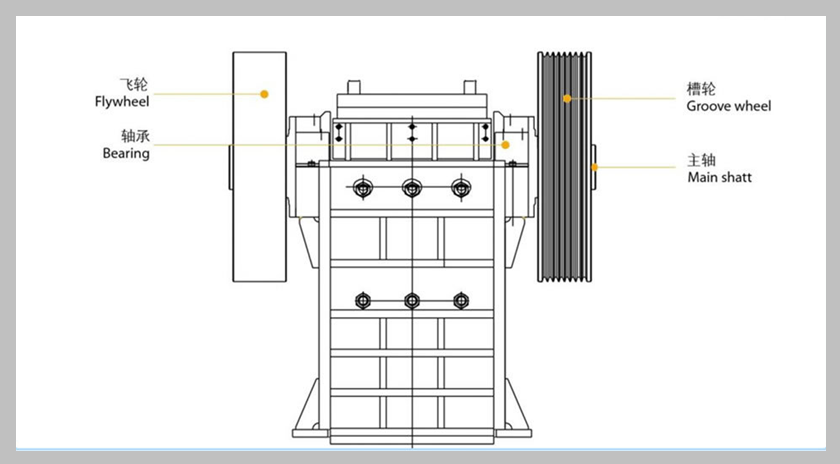

鄂式破碎机结构1鄂式破碎机结构2

三、颚式破碎机性能特点
1.结构简单、维修使用方便;性能稳定,运营成本低;破碎比大;
2.破碎腔深而且无死区,提高了进料能力与产量;
3.其破碎比大,产品粒度均匀;
4.垫片式排料口调整装置,可靠方便,调节范围大,增加了设备的灵活性;
5.润滑系统安全可靠,部件更换方便,保养工作量小;
6.结构简单,工作可靠,运营费用低;
7.设备节能:单机节能15%~30%,系统节能一倍以上;
8.排料口调整范围大,可满足不同用户的要求;
9.噪音低,粉尘少。


四、颚式破碎机结构特点
采用高强度锰钢,一次成型铸造,具有耐磨、抗压、寿命长等优点。主要适用破碎大、中、小型石块和相应的物体。

五、颚式破碎机技术参数


型号规格

进料口尺寸( ㎜ )

大给料粒度 ( ㎜ )

排料口调整范围 ( ㎜ )

处理能力(m3/h)

电机功率(Kw)

重量(t)

PE-250×400

250×400

210

20-60

3-13

15

2.8

PE-400×600

400×600

340

40-100

10-35

30

6.5

PE-500×750

500×750

425

50-100

25-60

55

10.6

PE-600×900

600×900

500

65-180

30-85

55-75

15.5

PE-750×1060

750×1060

630

80-180

72-150

90-110

28

PE-800×1060

800×1060

680

100-200

85-143

90-110

30

PE-870×1060

870×1060

750

170-270

145-235

90-110

30.5

PE-900×1060

900×1060

780

200-290

170-250

90-110

31

PE-900×1200

900×1200

780

95-255

100-240

110-132

49

PE-1000×1200

1000×1200

850

195-280

190-275

110-132

51

PE-1200×1500

1200×1500

1020

150-300

250-500

160

100.9

PEX-150×750

150×750

120

18-48

5-16

15

3.5

PEX-250×750

250×750

210

25-60

8-22

22

4.9

PEX-250×1000

250×1000

210

25-60

10-32

30-37

6.5

PEX-250×1200

250×1200

210

25-60

13-38

37

7.7

PEX-300×1300

300×1300

250

20-90

10-65

75

11


注意:该机在使用前应检查各部位紧固件,特别是润滑部位和各部螺栓,各润滑部位必须保持有足够的油,将松动的螺栓加以紧固,然后清理破碎腔内的余物,再开机生产,在正常工作中注意下料均匀,不得一次下足,多时不添,过多会造成机械堵塞。动鄂板、静鄂板、两边护板、顶板为易损件,注意维护。
