  • GTS滚筒筛

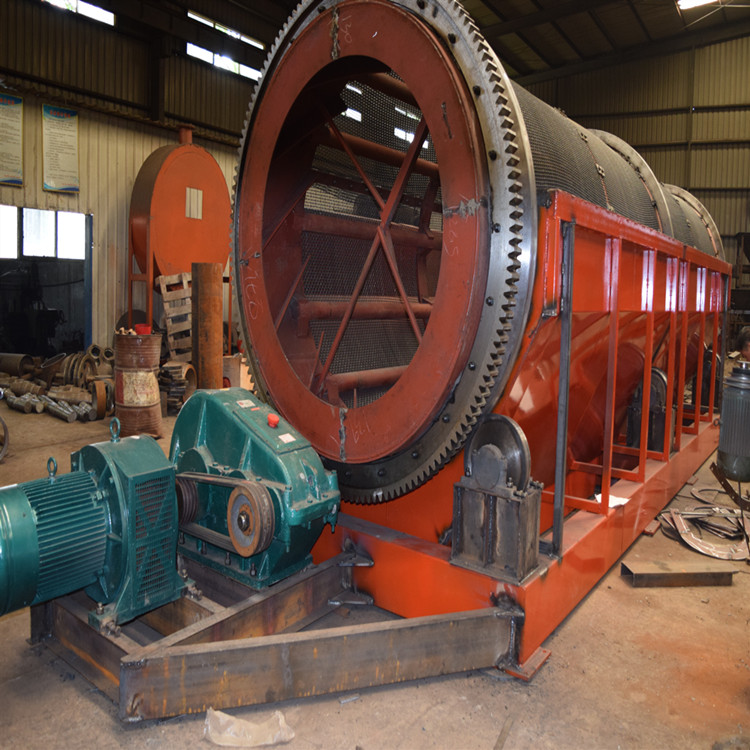

GTS滚筒筛
产品特点:
滚筒筛


产品咨询热线:
13503809925

GTS滚筒筛产品用途:


   GTS滚筒筛是我公司为电厂、焦化厂、建材、冶金、化工、矿山等行业而研制的专用筛分设备,它克服了各种振动筛在筛分较湿物料时出现的筛网粘堵问题,提高了筛分系统的产量和可靠性。适宜筛分各种性质的物料,以及煤、煤矸石、焦炭生熟石灰等潮湿易堵塞物料,筛下产品大100mm,中间10-50mm,细可达3mm以下,该产品深受广大用户的一致好评。


工作原理:

     滚筒筛砂机、滚筒筛分机与滚筒筛的原理构造几乎相同,是人们对它的认识和叫法上存在差异。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。GTS系列滚筒筛机主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚筒装置倾斜安装于机架上。

电动机经减速机与滚筒装置通过联轴器连接在一起,驱动滚筒装置绕其轴线转动。当物料进入滚筒装置后,由于滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品)经滚筒外圆的筛网排出,不合格的物料(筛上产品)经滚筒末端排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。

技术参数




   型号

出力
(t/h)
功率
(kw)
筛筒直径
(mm)
筛筒长度
(mm)
 入料粒度
(mm)
筛下粒度
(mm)
外型尺寸
(长×宽×高mm)
GTS1015503.010001500
≤300

0~100
2600×1400×1700
GTS10201004.010002000

 3390×1400×2140
GTS12251605.512002500

 4146×1600×2680
GTS15302507.515003000

 4460×1900×2820
GTS15453501115004500
≤400

5960×1900×3080
GTS18484501518004800

6500×2350×4000
GTS20556002220005500

7500×2550×4800
GTS2265800 3022006500

8500×2750×5000
