一、摇摆筛概述
摇摆筛是满足大产量、高密度的筛分要求,而特殊设计的一种新型**筛分机。简单的筛分是双眼注视双手筛分,摇摆筛分机就是对此的机械模拟。它成功的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。
并可以根据物料的物理特性,客户的不同筛分要求对相互独立可调的转速,偏心距,径向力进行调整,改变物料在筛面停留时间和运动路线,达到筛分效果。
适用于矿业、铸造、磨料、建材、水泥、化工、化肥、医药、轻工、造纸、食品、粮业、盐业、粮食等颗粒、粉粒相关行业的干湿式筛分,液固分离废水筛滤回收等场合

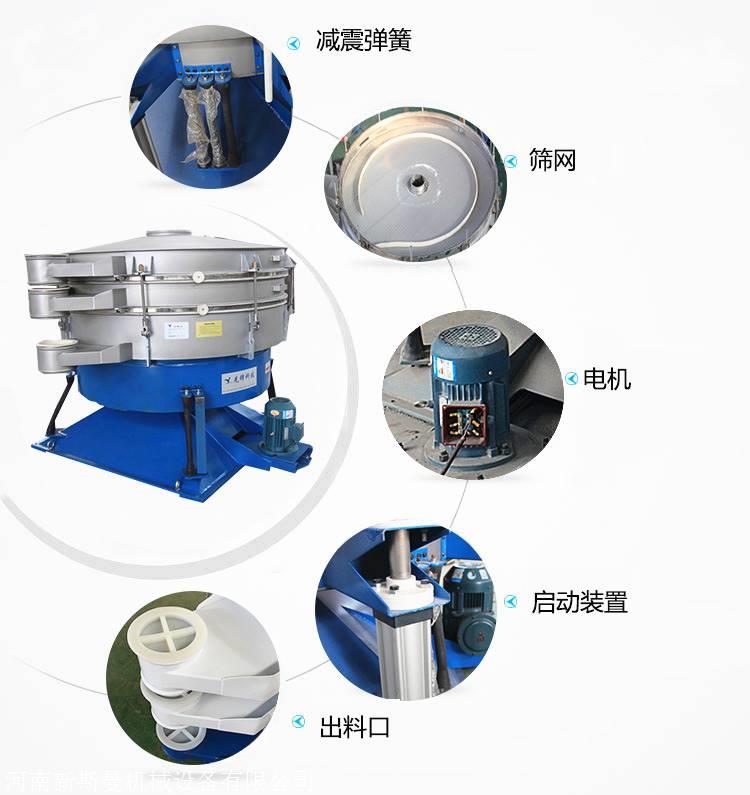

二、摇摆筛的结构原理
基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调。每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。
物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗料从而完成了整个筛分过程。
水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗料被运送到出口处,出口处由一个可调节的导向装置控制流量中,该导向装置是控制物料停留时间的另一个因素。此次过程在每筛层之间重复进行。
三、摇摆筛的产品特点

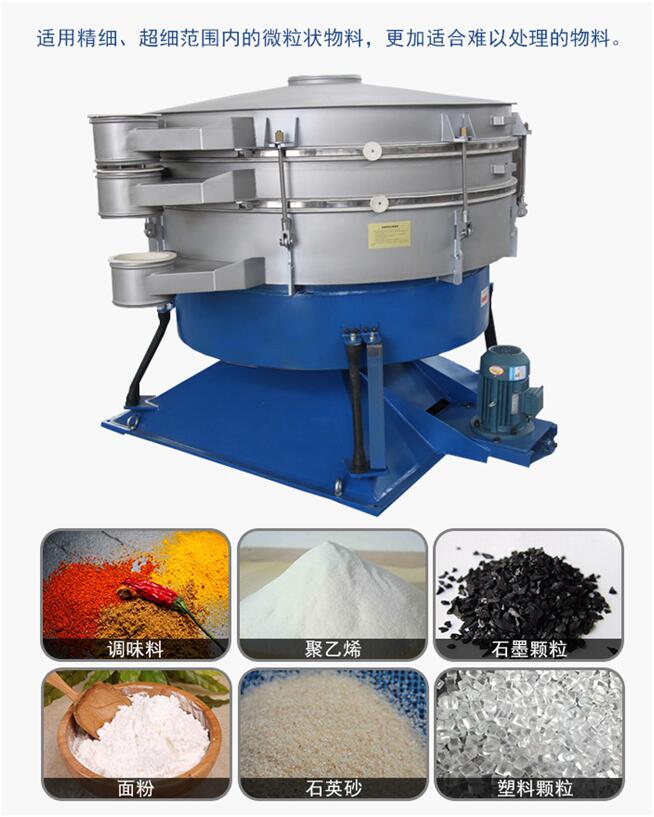

1.用于精细和超精细粉末的筛分,特别适合难处理的物料。

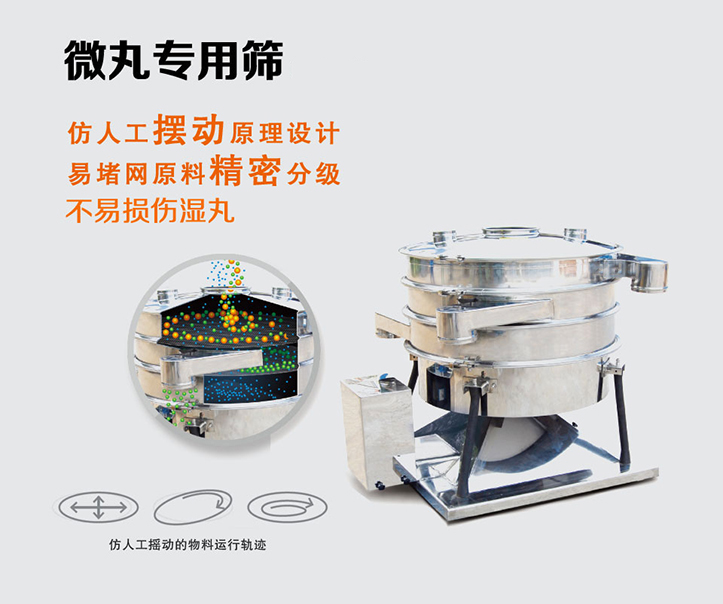

2.有效模仿人工筛分动作和过程,物料在筛面呈现渐开螺旋线运动,使物料在相对面积上走过相对长的路程,筛分精度高达90-95%!
3.柔和的摇滚筛分,不会对毛料的颗粒原结构形成破坏,不容易产生静电,对易燃易爆易产生静电的物料筛分是好的选择,而且有效延长设备部件寿命。
4. 防堵塞技术**多样,五种不同的清洁方式,可用弹跳球清洁网面,可用滚刷清洁网面,可用喷气方式清洁网面,可用弹性刮板清洁网面,可用超声波技术清洁里网面,筛孔不会堵塞,确保筛分的连续性。
5. 圆形积木式拼装结构,装,拆简单。出料口可随意360度旋转。
物料颗粒的垂直方向加速度值低,使筛网不易损坏,延长筛网的使用寿命。
6.噪音低至75dBa,全封闭作业,更环保。
7.普通电机作为动力源。
四、摇摆筛的技术参数
产品型号 | 直径(mm) | 筛网面积(m2) | 筛面倾角(º) | 功率(KW) | 网层 | ||||
直径 | 有效直径 | 橡皮球清洁 | 转筒刷 清洁 | 超声波清洁 | 过滤清洁 | ||||
YBS-600 | 600 | 630 | 0.21 | 0-10 | 0.25 | 5 | 5 | 5 | 2 |
YBS-1000 | 1000 | 930 | 0.66 | 1.5 | 5 | 5 | 5 | 2 | |
YBS-1200 | 1200 | 1100 | 0.98 | 2.2 | 5 | 5 | 5 | 1 | |
YBS-1600 | 1600 | 1340 | 1.81 | 4 | 5 | 5 | 5 | 1 | |
YBS-2000 | 2000 | 1340 | 2.80 | 4 | 5 | 5 | 5 | 1 | |
YBS-2400 | 2400 | 1740 | 4.15 | 5.5 | 5 | 5 | 5 | 1 | |
YBS-2600 | 2600 | 1940 | 5.31 | 5.5 | 5 | 5 | 5 | 1 |
