旋振筛
首页 > 旋振筛
  • 304不锈钢旋振筛
  • 304不锈钢旋振筛

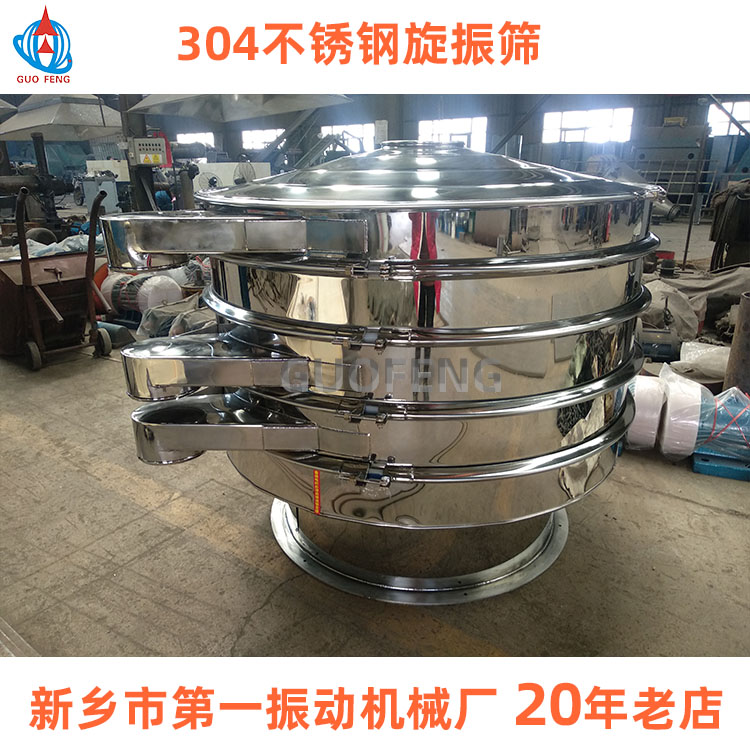

304不锈钢旋振筛
产品特点:
1、体积小、重量轻、移动方便、出料口方向可任意调整,粗、细料自动排出,可自动化或人工作业; 2、筛分精度高、效率高,任何粉、粒、粘液类均可使用; 3、筛网不阻塞、粉末不飞扬、筛分细可达500目(28微米)过滤细可达5微米; 4、合理网架设计(子母式)、筛网使用长久、换网方便、仅需3—5分钟、操作简单、清洗方便; 5、无机械动作、保养简易、可单层或多层使用、与物料接触部位


产品咨询热线:
13503809925

适用物料


树脂粉、颜料、微粉、油漆、纯碱、柠檬粉、橡胶、塑料;氧化铝、石英砂、泥浆;糖、盐、味精、奶粉、果汁等;涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收;氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末;中药粉、中药液、西药粉、西药液体、中西药颗粒








产品简介


旋振筛又称为圆筛、旋振筛以及三次元振动筛,是一种通用的振动筛分、过滤设备,在粉体、小颗粒以及液体物料的生产加工中都有着良好的应用,其振动运动轨迹是一种复杂的空间三维曲线。该系列筛机是一种髙精度细粒、微粉筛分机械,广泛用于矿业、建材、冶金、化工、食品、医药、轻工、磨料、水泥、铸造、玻璃、涂料等行业的物料干、湿筛分和液体中固体物分离回收,还可用于废水筛滤回收。该系列筛机筛分效率髙,筛分精度可达95%以上;出料口可在360。圆周位置任意可调;全封闭,无灰尘污染;装有弹跳球清网装置。具有更换筛网方便、体积小、重量轻、安装简单、维修方便等特点。


该系列旋振筛根据不同的应用分为普通型、闸门型和加缘型等。普通型旋振筛主要针对普通粉体、小颗粒物料的筛分作业;闸门型旋振筛是在实际应用中衍生的一种产品,多用于超轻、超细物料的筛分,用户可以一次投料长久筛分作业,通过控制闸门的开合以达到良好筛分的目的,这种筛分作业多用于中药粉、花粉等行业;加缘型旋振筛是在普通型旋振筛的基础上增大入料口,并通过特殊角度设计以防止液体飞溅的过滤型筛分设备,在油漆、水过滤、纸浆过滤等行业有着广泛的应用。

工作原理点击在线交流


三次元旋振筛,由直立式电机作激振源,电机上、下两端安装有偏心重锤,将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振动筛。旋振筛具有物料运行轨迹长、筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹,从而对物料进行精筛分、概率筛分等。

1旋振筛动图

技术参数


型号

公称

直径

(mm)

筛面

直径

(mm)

有效

筛面面积

(m³)



入料粒度

(mm)

筛面规格

(目/英寸)

层数


振次

(rpm)

功率

(KW)

XZS-400

400

340

0.10

<10

2-325

1-3

1500

0.18

XZS-600

600

530

0.22

<10

2-325

1-3

1500

0.25

XZS-800

800

720

0.41

<20

2-325

1-3

1500

0.55

XZS-1000

1000

900

0.63

<20

2-325

1-3

1500

0.75

XZS-1200

1200

1100

0.95

<20

2-325

1-3

1500

1.1

XZS-1500

1500

1400

1.34

<20

2-325

1-3

1500

2.2

XZS-1800

1800

1710

2.32

<30

2-325

1-3

1500

3

XZS-2000

2000

1910

2.90

<30

2-325

1-3

1500

4

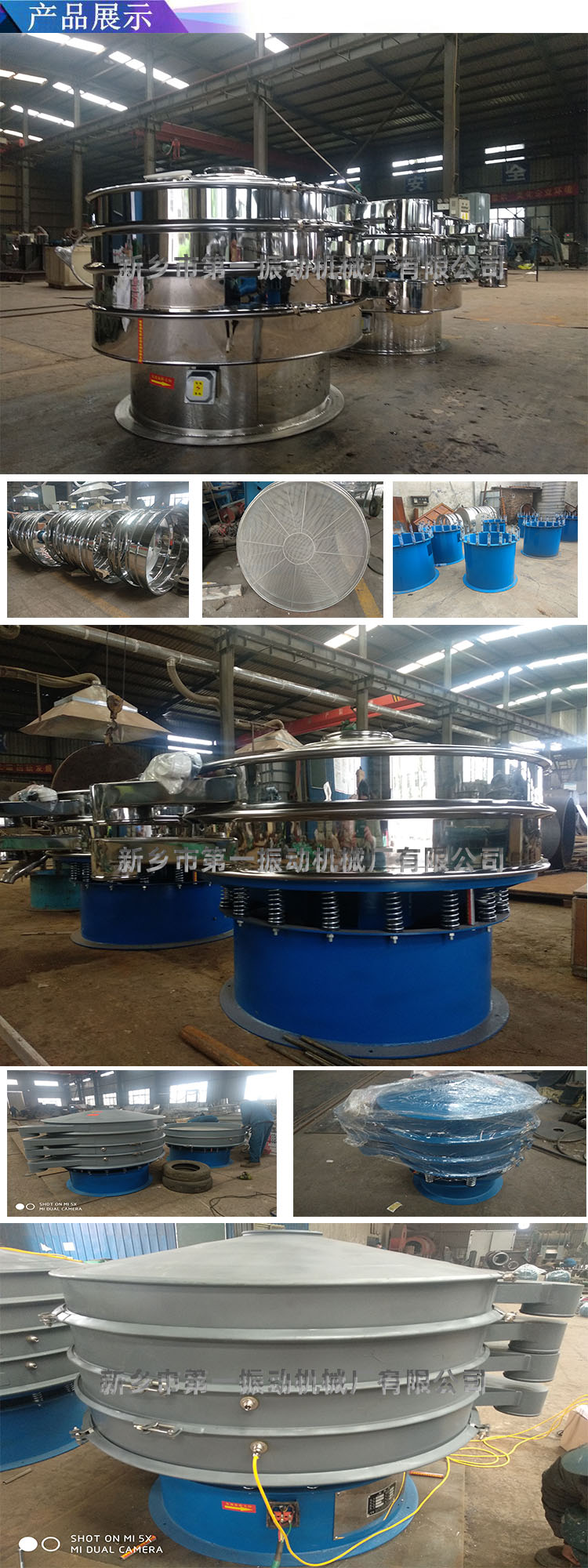

旋振筛产品展示-2
