振动磨机结构

日期：2019-12-29 点击次数：735

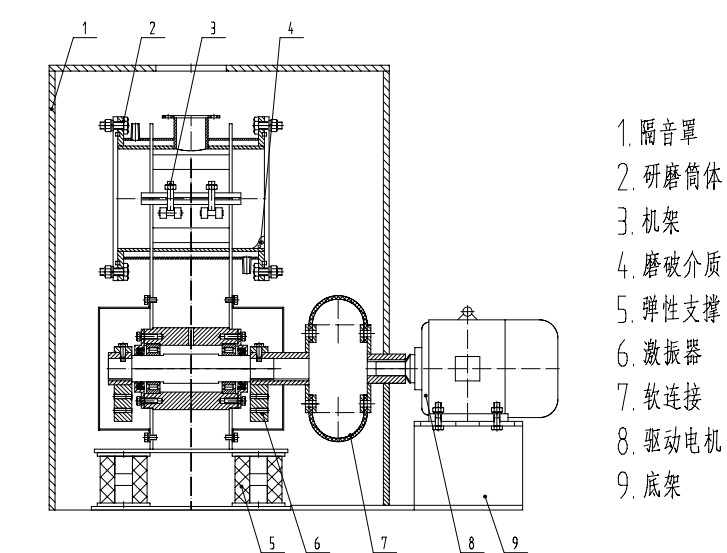

振动磨机的结构
本机主要由振动电机、机体、底架、磨筒、、衬筒、磨破介质和弹性支撑等几部分组成。
1、振动电机：为磨机振磨提供能量；振动电机有两组偏心块，两侧偏心块同向转动，使所需激振力刻度线对准轴端的基准线；
2、底架：通过弹性支撑把机体托起；
3、磨筒壳体：是磨机振磨的工作体，用以盛装磨破介质和研磨物。磨筒壳体由1个磨筒组成，磨筒内装有耐磨衬筒，当衬筒研磨损坏后，可取出更换；
4、衬筒：紧贴于磨筒内壁，用以保护磨筒，在磨筒内振磨物料时，同时对磨筒内壁也有较大磨损，在磨筒内装置易于更换的衬筒，可提高整机的使用寿命；
5、磨破介质：是磨机的研磨主体，用以对物料的冲击研磨；
6、弹性支撑：装在四个支点上，每个支点有两个弹簧，主要作用是使磨机机体处于弹性状态，并基本隔绝机体振动时对底座的振动冲击，从而减少磨机传递到地基上的动负荷。为了使磨机处于良好的工作状态，可在弹簧支座的下面加调整垫片，此垫片是用来解决磨体（筒）水平度的安装问题。每组弹簧在安装过程中必须保证弹簧上、下接触面的同轴度，其允差不超过2mm；
